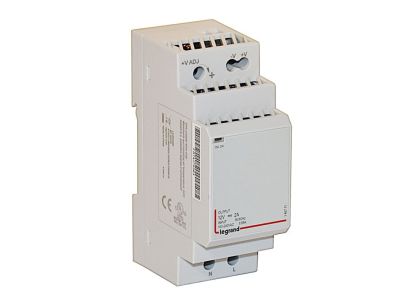

Zasilacz impulsowy modułowy 1faz 12VDC 24W | 146711 Legrand

Opis i Kluczowe Cechy

Modułowy zasilacz impulsowy jednofazowy o symbolu 146711 dostarcza stabilne napięcie wyjściowe 12 V DC przy prądzie znamionowym 2 A i mocy 24 W. Dzięki szerokości zaledwie 2 modułów (36 mm) oszczędza miejsce w rozdzielnicy, a wbudowany potencjometr umożliwia regulację napięcia w zakresie 10,8–14,4 V DC. Urządzenie posiada wskaźnik obecności napięcia wyjściowego oraz kompleksowe zabezpieczenia, co gwarantuje niezawodne zasilanie w systemach automatyki i sterowania.

• Napięcie wyjściowe 12 V DC z regulacją 10,8–14,4 V: umożliwia precyzyjne dopasowanie do wymagań podłączonych odbiorników, kompensując spadki napięcia na liniach.
• Prąd znamionowy 2 A (moc 24 W): wystarczający do zasilania sterowników PLC, czujników, przekaźników i innych urządzeń automatyki małej mocy.
• Wbudowane zabezpieczenie zwarciowe i przeciążeniowe: chroni zarówno zasilacz, jak i odbiorniki przed uszkodzeniem w wyniku awarii.
• Wskaźnik obecności napięcia wyjściowego (LED): ułatwia szybką diagnostykę i weryfikację pracy urządzenia bez użycia miernika.
• Szerokość 2 modułów (36 mm): minimalizuje zajmowaną przestrzeń na szynie TH35, co jest istotne w ciasnych rozdzielnicach.

Zgodność z Normami

Zasilacz spełnia wymagania norm bezpieczeństwa IEC/EN 60950-1 oraz norm kompatybilności elektromagnetycznej: EN 55022 klasa B (emisja zakłóceń), EN 61000-3-2 (harmoniczne prądu), EN 61000-3-3 (wahania napięcia), EN 61000-6-2 (odporność na zakłócenia) oraz EN 61204-3 (zasilacze niskonapięciowe). Posiada klasę ochronności II (bez przewodu ochronnego) i certyfikat CE.

Zastosowanie

Zasilacz przeznaczony jest do zasilania napięciem 12 V DC urządzeń sterujących i sygnalizacyjnych w instalacjach przemysłowych i komercyjnych. Szczególnie zalecany do:

• Zasilania sterowników PLC, przekaźników czasowych i modułów interfejsowych w szafach sterowniczych.
• Dostarczania napięcia do czujników (położenia, temperatury, ciśnienia) oraz siłowników w systemach automatyki budynkowej.
• Zasilania bram, szlabanów, systemów kontroli dostępu i alarmowych.
• Stabilnego zasilania wyświetlaczy, rejestratorów i innych urządzeń pomiarowych w rozdzielnicach.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy z dostępem od frontu. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania zacisków oraz inne szczegóły montażowe należy sprawdzić w dokumentacji technicznej producenta dołączonej do urządzenia.

FAQ

• Czy zasilacz posiada wskaźnik pracy? Tak, na froncie znajduje się dioda LED sygnalizująca obecność napięcia wyjściowego, co ułatwia bieżącą kontrolę działania.
• Jaki jest zakres regulacji napięcia wyjściowego? Napięcie wyjściowe można płynnie regulować potencjometrem od 10,8 V do 14,4 V DC, co pozwala dostosować je do konkretnych potrzeb odbiorników.
• Czy zasilacz jest zabezpieczony przed zwarciem? Tak, urządzenie posiada wbudowane zabezpieczenie zwarciowe oraz przeciążeniowe, które automatycznie odcina napięcie w przypadku przekroczenia dopuszczalnych parametrów.
