Zasilacz impulsowy DIN 96W 24V/4A Mean Well | MDR-100-24 Meanwell

Opis i Kluczowe Cechy

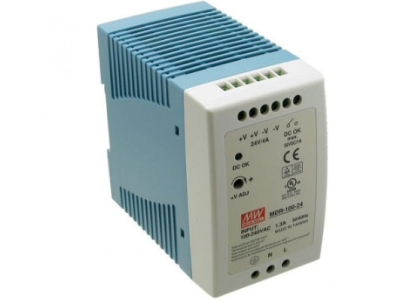

Zasilacz impulsowy Mean Well z serii MDR-100-24 to zaawansowane rozwiązanie zasilające, zaprojektowane z myślą o profesjonalnych systemach automatyki przemysłowej. Urządzenie charakteryzuje się mocą znamionową wynoszącą 96W oraz stabilizowanym napięciem wyjściowym 24V DC przy natężeniu prądu rzędu 4A. Jedną z najważniejszych cech konstrukcyjnych jest ultra-kompaktowa obudowa o szerokości zaledwie 55 mm, co pozwala na znaczną oszczędność miejsca na szynie montażowej TS-35. Zasilacz cechuje się niskim poborem mocy w stanie bez obciążenia (poniżej 1W), co wpisuje się w nowoczesne standardy efektywności energetycznej. Dodatkowo, model ten został wyposażony w przekaźnikowy styk sygnałowy DC OK, który umożliwia zdalne monitorowanie stanu pracy urządzenia i szybką reakcję w przypadku zaniku napięcia wyjściowego.

• Wysoka sprawność energetyczna na poziomie 86% minimalizuje straty cieplne.
• Szeroki zakres napięcia wejściowego (85-264VAC) pozwala na pracę w różnych sieciach energetycznych.
• Zabezpieczenia przeciwzwarciowe, przeciążeniowe oraz nadnapięciowe chronią podłączone komponenty.
• Chłodzenie swobodnym obiegiem powietrza eliminuje konieczność stosowania głośnych wentylatorów.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i kompatybilności elektromagnetycznej, co jest kluczowe w środowisku przemysłowym. Zasilacz posiada certyfikację UL508 oraz TUV EN60950-1, co potwierdza jego bezpieczne użytkowanie w szafach sterowniczych. W zakresie emisji i odporności urządzenie jest zgodne z normami EN55022 (CISPR22) Class B oraz EN61000-3-2,3, co gwarantuje minimalny wpływ na pracę innych urządzeń elektronicznych w tej samej sieci. Stopień ochrony IP20 zapewnia bezpieczną obsługę przy montażu wewnątrz obudów rozdzielczych.

Zastosowanie

Zasilacz MDR-100-24 znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest wysoka niezawodność i precyzja zasilania. Jest idealnym wyborem do zasilania sterowników PLC, paneli HMI, czujników przemysłowych oraz elementów wykonawczych w liniach produkcyjnych. Dzięki swojej charakterystyce, doskonale sprawdza się również w systemach inteligentnych budynków (BMS), systemach kontroli dostępu oraz w infrastrukturze telekomunikacyjnej, gdzie stabilne napięcie 24V DC jest standardem zasilania urządzeń sieciowych i wykonawczych.

Wskazówki Montażowe

Urządzenie jest przystosowane do bezpośredniego montażu na standardowej szynie DIN TS-35/7.5 lub TS-35/15. Podczas instalacji należy zachować odpowiednie odstępy od innych komponentów (minimum 5 mm po bokach oraz 20 mm od góry i dołu), aby zapewnić optymalną konwekcję powietrza. Przekrój znamionowy przewodów przyłączeniowych powinien wynosić od 1,5 mm² do 2,5 mm², co gwarantuje stabilne przesyłanie energii i minimalizację spadków napięcia. Zalecany moment dokręcania zacisków śrubowych to 0,5 Nm, co zapewnia trwałe połączenie elektryczne odporne na wibracje przemysłowe. Przed uruchomieniem należy upewnić się, że napięcie wejściowe mieści się w dopuszczalnym zakresie roboczym.

FAQ

Czy zasilacz posiada regulację napięcia wyjściowego? Tak, model MDR-100-24 posiada wbudowany potencjometr Vout ADJ, który pozwala na precyzyjne dostrojenie napięcia wyjściowego w zakresie od 24V do 30V DC, co jest przydatne przy kompensacji spadków napięcia na długich przewodach.

Do czego służy styk DC OK? Jest to bezpotencjałowy styk przekaźnika, który zwiera się, gdy napięcie wyjściowe osiągnie prawidłowy poziom. Może być wykorzystany do aktywacji alarmu lub przesłania informacji o statusie zasilania do sterownika nadrzędnego.

Czy urządzenie może pracować w temperaturach ujemnych? Tak, zasilacz jest zaprojektowany do pracy w szerokim zakresie temperatur otoczenia, od -20°C do +70°C, przy czym należy uwzględnić charakterystykę obniżenia mocy (derating) powyżej 50°C.
