Zasilacz impulsowy DIN 15W 24V/0,63A | HDR-15-24 Meanwell

Opis i Kluczowe Cechy

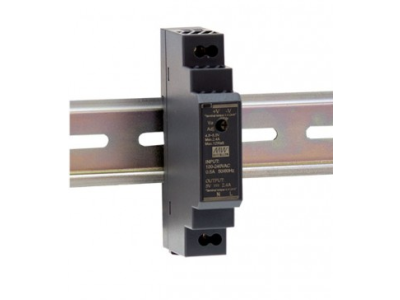

Zasilacz impulsowy Meanwell HDR-15-24 to zaawansowane rozwiązanie zasilające zaprojektowane z myślą o montażu na standardowej szynie DIN TS-35/7.5 lub 15. Urządzenie charakteryzuje się ultra-wąską obudową o szerokości zaledwie 17,5 mm (1SU), co pozwala na znaczną optymalizację przestrzeni wewnątrz szaf sterowniczych i rozdzielnic elektrycznych. Znamionowa moc wyjściowa wynosi 15,2 W, przy napięciu wyjściowym 24V DC i prądzie znamionowym 0,63A. Dzięki szerokiemu zakresowi napięcia wejściowego od 85 do 264V AC, zasilacz jest uniwersalnym komponentem gotowym do pracy w różnorodnych sieciach energetycznych na całym świecie.

• Wysoka sprawność energetyczna sięgająca 86%, co minimalizuje straty ciepła.
• Pobór mocy w stanie bez obciążenia poniżej 0,3W, co wpisuje się w rygorystyczne normy ekoprojektu.
• II klasa izolacji (brak konieczności podłączania przewodu ochronnego PE).
• Możliwość regulacji napięcia wyjściowego w zakresie od 21,6V do 29V DC za pomocą wbudowanego potencjometru.
• Zabezpieczenia przeciwzwarciowe, przeciążeniowe oraz nadnapięciowe gwarantujące ciągłość pracy układu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Zasilacz HDR-15-24 spełnia wymagania normy EN61000-3-2 Class A, co dotyczy ograniczenia emisji harmonicznych prądu. W zakresie bezpieczeństwa użytkowania, urządzenie jest zgodne z normami UL60950-1, TUV EN61558-2-16 oraz IEC62368-1. Posiada również certyfikację CE oraz spełnia wymogi dyrektywy RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Dzięki swojej niezawodności i kompaktowym wymiarom, zasilacz HDR-15-24 znajduje szerokie zastosowanie w systemach automatyki budynkowej (Smart Home) oraz przemysłowej. Jest idealnym wyborem do zasilania sterowników PLC, paneli HMI, czujników pomiarowych oraz elementów wykonawczych pracujących w standardzie 24V. Często wykorzystywany jest również w systemach kontroli dostępu, monitoringu wizyjnym oraz oświetleniu LED o niskim poborze mocy, gdzie kluczowa jest stabilizacja napięcia i wysoka bezawaryjność.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na szynie DIN 35mm w pozycji pionowej, aby zapewnić optymalną konwekcję powietrza i chłodzenie pasywne. Należy zachować odpowiednie odstępy od innych komponentów generujących ciepło. Przewody przyłączeniowe powinny być odizolowane na odpowiedniej długości, a moment dokręcania śrub zaciskowych powinien być zgodny ze specyfikacją techniczną, aby uniknąć uszkodzenia terminali lub poluzowania styku pod wpływem drgań. Przed uruchomieniem należy upewnić się, że polaryzacja wyjściowa (V+, V-) jest zgodna z wymaganiami zasilanego odbiornika.

FAQ

• Czy zasilacz posiada sygnalizację pracy? Tak, urządzenie wyposażone jest w diodę LED sygnalizującą obecność napięcia wyjściowego DC.
• Czy mogę regulować napięcie wyjściowe? Tak, zasilacz posiada wbudowany potencjometr pozwalający na precyzyjne dostrojenie napięcia w zakresie 21,6V - 29V DC.
• Czy urządzenie wymaga uziemienia? Nie, HDR-15-24 posiada II klasę izolacji i nie wymaga podłączenia przewodu PE.
