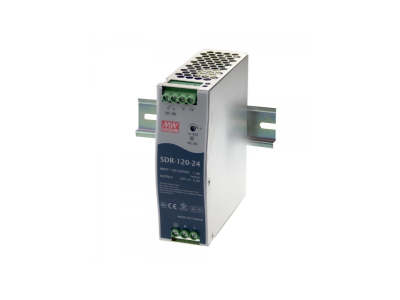

Zasilacz impulsowy DIN 120W 24V/5A Mean Well | SDR-120-24 Meanwell

Opis i Kluczowe Cechy

Zasilacz impulsowy Mean Well z serii SDR-120-24 to zaawansowane rozwiązanie zasilające, zaprojektowane z myślą o najbardziej wymagających systemach automatyki przemysłowej. Urządzenie charakteryzuje się mocą znamionową wynoszącą 120 W oraz stabilizowanym napięciem wyjściowym 24 V DC przy prądzie wyjściowym rzędu 5 A. Dzięki zastosowaniu nowoczesnej topologii układu, zasilacz osiąga bardzo wysoką sprawność energetyczną na poziomie 91%, co minimalizuje straty cieplne i pozwala na pracę w szerokim zakresie temperatur otoczenia. Konstrukcja obudowy o szerokości zaledwie 40 mm pozwala na znaczną oszczędność miejsca na szynie DIN TS-35/7.5 lub 15. Dodatkowym atutem jest funkcja Peak Load, umożliwiająca chwilowe przeciążenie zasilacza do 150% mocy znamionowej, co jest kluczowe przy rozruchu odbiorników o charakterze indukcyjnym lub pojemnościowym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych standardów przemysłowych, co gwarantuje bezpieczeństwo i ciągłość procesów technologicznych. Zasilacz spełnia normy kompatybilności elektromagnetycznej (EMC) zgodnie z EN55032 oraz EN61000-3-2, co ogranicza emisję zakłóceń do sieci zasilającej. W zakresie bezpieczeństwa elektrycznego urządzenie jest zgodne z normą UL508 oraz EN62368-1. Posiada również certyfikację potwierdzającą odporność na wibracje i wstrząsy, co jest niezbędne w środowisku pracy ciężkich maszyn przemysłowych. Stopień ochrony obudowy zapewnia bezpieczne użytkowanie wewnątrz szaf sterowniczych, a wbudowane zabezpieczenia przeciwzwarciowe, przeciążeniowe, nadnapięciowe oraz termiczne chronią zarówno zasilacz, jak i podłączone komponenty.

Zastosowanie

Zasilacz SDR-120-24 znajduje szerokie zastosowanie w profesjonalnych systemach elektro-technicznych. Idealnie sprawdza się w:

• Systemach sterowania PLC i modułach I/O wymagających stabilnego napięcia 24V DC.
• Układach automatyki budynkowej i systemach monitoringu wizyjnego.
• Zasilaniu czujników, przetworników pomiarowych oraz elementów wykonawczych, takich jak elektrozawory czy przekaźniki.
• Szafach sterowniczych maszyn CNC, gdzie kluczowa jest odporność na zakłócenia i stabilność parametrów prądowych.
• Infrastrukturze telekomunikacyjnej i systemach bezpieczeństwa pożarowego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Urządzenie należy zatrzasnąć na standardowej szynie montażowej DIN TS-35/7.5 lub TS-35/15 w pozycji pionowej, aby zapewnić optymalną konwekcję powietrza.
• Należy zachować odstęp minimum 5 mm z boków oraz 40 mm od góry i dołu urządzenia od innych komponentów generujących ciepło.
• Przewody zasilające i wyjściowe powinny być zakończone tulejkami zaciskowymi, a śruby zacisków dokręcone z odpowiednim momentem obrotowym, aby uniknąć przegrzania styków.
• Przed uruchomieniem należy sprawdzić poprawność polaryzacji napięcia wyjściowego oraz upewnić się, że napięcie wejściowe mieści się w zakresie dopuszczalnym przez producenta (88-264V AC).

FAQ

Czy zasilacz posiada sygnalizację stanu pracy?
Tak, urządzenie wyposażone jest w diodę LED sygnalizującą obecność napięcia wyjściowego DC oraz styk przekaźnikowy DC OK, który pozwala na zdalne monitorowanie statusu zasilania przez systemy nadrzędne.

Czy można regulować napięcie wyjściowe?
Tak, zasilacz posiada wbudowany potencjometr na przednim panelu, który umożliwia precyzyjną regulację napięcia wyjściowego w zakresie od 24V do 28V DC, co pozwala na kompensację spadków napięcia na długich przewodach zasilających.

Czy zasilacz wymaga aktywnego chłodzenia?
Nie, dzięki wysokiej sprawności zasilacz SDR-120-24 chłodzony jest swobodnym obiegiem powietrza (konwekcyjnie), co zwiększa jego niezawodność poprzez eliminację elementów mechanicznych, takich jak wentylatory.
