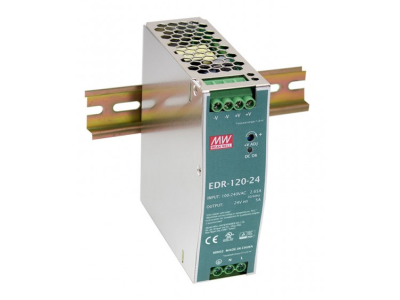

Zasilacz impulsowy DIN 120W 24V/5A Mean Well | EDR-120-24 Meanwell

Opis i Kluczowe Cechy

Zasilacz impulsowy Mean Well z serii EDR-120-24 to wysokowydajne rozwiązanie zasilające, zaprojektowane z myślą o optymalizacji przestrzeni w szafach sterowniczych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 120 W oraz stabilizowanym napięciem wyjściowym 24 V DC, co pozwala na dostarczenie prądu o natężeniu do 5 A. Dzięki zastosowaniu wąskiej obudowy o szerokości zaledwie 40 mm, zasilacz ten idealnie wpisuje się w potrzeby nowoczesnych systemów automatyki, gdzie każdy centymetr szyny DIN jest na wagę złota.

• Wysoka sprawność energetyczna: Minimalizuje straty cieplne, co przekłada się na dłuższą żywotność komponentów wewnętrznych.
• Chłodzenie pasywne: Konstrukcja oparta na swobodnym obiegu powietrza eliminuje konieczność stosowania głośnych i awaryjnych wentylatorów.
• Zabezpieczenia przemysłowe: Urządzenie wyposażone jest w kompleksowy zestaw zabezpieczeń przeciwzwarciowych, przeciążeniowych, nadnapięciowych oraz termicznych.
• Ekonomiczna seria EDR: Stanowi doskonały balans między niezawodnością marki Mean Well a przystępną ceną, dedykowaną dla projektów o rygorystycznym budżecie.

Zgodność z Normami

Zasilacz EDR-120-24 został zaprojektowany i przetestowany pod kątem pracy w wymagających środowiskach przemysłowych. Spełnia on rygorystyczną normę EN 55022 w klasie A, co dotyczy kompatybilności elektromagnetycznej (EMC) i ograniczenia emisji zakłóceń przewodzonych oraz promieniowanych. Dzięki temu urządzenie nie zakłóca pracy czułych sterowników PLC czy modułów komunikacyjnych znajdujących się w tej samej rozdzielnicy. Produkt posiada również certyfikację CE oraz spełnia standardy bezpieczeństwa wymagane w sektorze automatyki przemysłowej.

Zastosowanie

Model EDR-120-24 znajduje szerokie zastosowanie w profesjonalnych systemach sterowania i zasilania. Jest dedykowany przede wszystkim do:

• Automatyki przemysłowej: Zasilanie sterowników PLC, paneli HMI oraz wysp zaworowych.
• Systemów kontroli dostępu: Stabilne źródło energii dla elektrozaczepów, czytników i central alarmowych.
• Oświetlenia LED: Zasilanie profesjonalnych taśm i modułów LED wymagających stałego napięcia 24 V.
• Technologii budynkowej: Integracja z systemami inteligentnego domu montowanymi na szynach TS-35.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania parametrów pracy zasilacza. Należy przestrzegać następujących wytycznych:

• Montaż na szynie: Urządzenie jest przystosowane do montażu na standardowej szynie DIN TS-35/7.5 lub TS-35/15.
• Wentylacja: Należy zachować odstęp minimum 5 mm z boków oraz 40 mm od góry i dołu urządzenia, aby zapewnić swobodną konwekcję powietrza.
• Podłączenie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów. Moment dokręcania śrub zaciskowych powinien być zgodny ze specyfikacją, aby uniknąć przegrzewania się styków.
• Pozycja pracy: Zasilacz powinien być montowany pionowo, z zaciskami wejściowymi na dole i wyjściowymi na górze.

FAQ

1. Czy napięcie wyjściowe 24 V można regulować?
Tak, większość modeli z serii EDR posiada wbudowany potencjometr (Vadj), który pozwala na precyzyjną korektę napięcia wyjściowego w niewielkim zakresie, co jest przydatne przy kompensacji spadków napięcia na długich przewodach.

2. Czy zasilacz może pracować w temperaturach ujemnych?
Tak, seria EDR jest przystosowana do pracy w szerokim zakresie temperatur otoczenia, jednak przy ekstremalnych wartościach należy zapoznać się z krzywą obciążenia (derating curve) zawartą w dokumentacji technicznej.

3. Co oznacza norma EN 55022 klasy A?
Oznacza to, że urządzenie jest przeznaczone do użytku w środowiskach przemysłowych i spełnia normy dotyczące emisji zakłóceń elektromagnetycznych, co gwarantuje stabilną pracę całego systemu automatyki.
