Zasilacz impulsowy (78.2E.1.230.2414) | 78.2E.1.230.2414 Finder

Opis i Kluczowe Cechy

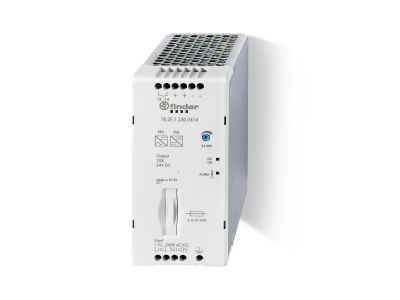

Zasilacz impulsowy FINDER o numerze katalogowym 78.2E.1.230.2414 to zaawansowane rozwiązanie zasilające dedykowane do najbardziej wymagających aplikacji przemysłowych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 240 W oraz stabilizowanym napięciem wyjściowym 24 V DC, które użytkownik może precyzyjnie regulować w zakresie od 24 do 28 V DC. Dzięki zastosowaniu dwustopniowej topologii forward oraz aktywnego układu korekcji współczynnika mocy (PFC - Power Factor Correctness), zasilacz minimalizuje straty energii i redukuje harmoniczne wprowadzane do sieci zasilającej.

• Wysoka sprawność energetyczna: Osiągnięcie poziomu do 93% sprawności przekłada się na mniejszą emisję ciepła wewnątrz szafy sterowniczej, co wydłuża żywotność komponentów.
• Zaawansowana diagnostyka: System pre-alert wykorzystujący diody LED oraz zestyk pomocniczy informuje o zbliżającym się przeciążeniu lub przegrzaniu, zanim nastąpi wyłączenie urządzenia.
• Zarządzanie przeciążeniem: Możliwość pracy z prądem przeciążeniowym do 20 A bez sztywnego ograniczenia czasowego pozwala na rozruch odbiorników o wysokim prądzie startowym.
• Tryb Hiccup: W przypadku wystąpienia zwarcia lub przepięcia, zasilacz przechodzi w tryb samoczynnego załączania, co chroni obwody wyjściowe i ułatwia powrót do pracy po ustąpieniu awarii.
• Bezpieczeństwo serwisowe: Urządzenie wyposażono w wymienny bezpiecznik na wejściu wraz z gniazdem na bezpiecznik zapasowy, co skraca czas przestoju w razie awarii sieci.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co gwarantuje bezpieczeństwo użytkowania w środowisku przemysłowym. Zasilacz spełnia wymagania normy EN 60950-1 w zakresie bezpieczeństwa urządzeń techniki informatycznej oraz normy EN 61204-3 dotyczącej niskonapięciowych urządzeń zasilających prądu stałego, co obejmuje kompatybilność elektromagnetyczną (EMC). Konstrukcja obudowy umożliwia montaż na standardowej szynie montażowej 35 mm zgodnie z normą PN-EN 60715.

Zastosowanie

Zasilacz 78.2E.1.230.2414 znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej. Jest idealnym wyborem do zasilania sterowników PLC, paneli HMI, czujników oraz elementów wykonawczych takich jak elektrozawory czy przekaźniki. Dzięki możliwości pracy równoległej (z wykorzystaniem diody OR) oraz opcji łączenia szeregowego i dualnego, system zasilania może być skalowany w celu zwiększenia mocy lub zapewnienia redundancji w krytycznych węzłach technologicznych.

Wskazówki Montażowe

Podczas instalacji zasilacza na szynie DIN 35 mm należy zachować odpowiednie odstępy wentylacyjne od innych komponentów, aby zapewnić optymalną cyrkulację powietrza. Przewody zasilające i wyjściowe powinny być dobrane zgodnie z obciążeniem prądowym; zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. W przypadku aktywacji ochrony termicznej, resetowanie urządzenia jest możliwe poprzez dedykowany przycisk OFF Vout, co pozwala na szybką reakcję personelu technicznego bez konieczności odłączania zasilania głównego. Warystor na wejściu stanowi dodatkową barierę ochronną przed przepięciami pochodzącymi z sieci.

FAQ

• Czy zasilacz może pracować w układzie redundantnym? Tak, model ten wspiera pracę równoległą przy zwiększonym prądzie obciążenia z wykorzystaniem diody OR, co pozwala na budowę bezpiecznych systemów zasilania.
• Co oznacza funkcja pre-alert? Jest to system wczesnego ostrzegania, który za pomocą zestyku pomocniczego i diody LED sygnalizuje stan bliski przeciążeniu, dając czas na reakcję przed całkowitym odłączeniem wyjścia.
• Czy napięcie wyjściowe jest regulowane? Tak, zasilacz posiada potencjometr pozwalający na regulację napięcia w zakresie od 24 do 28 V DC, co umożliwia kompensację spadków napięcia na długich liniach zasilających.
