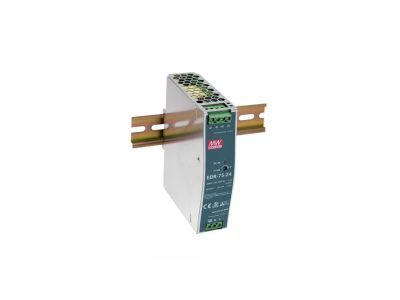

Zasilacz impulsowy 76,8W 24VDC 3,2A | EDR-75-24 Meanwell

Opis i Kluczowe Cechy

Zasilacz impulsowy Meanwell EDR-75-24 to wysokowydajne urządzenie zaprojektowane z myślą o profesjonalnych systemach automatyki przemysłowej. Urządzenie dostarcza stabilne napięcie wyjściowe o wartości 24V DC, przy prądzie znamionowym wynoszącym 3,2A, co przekłada się na łączną moc wyjściową rzędu 76,8W. Dzięki zastosowaniu zaawansowanej technologii impulsowej, zasilacz charakteryzuje się wysoką sprawnością energetyczną, co minimalizuje straty ciepła i pozwala na zachowanie kompaktowych wymiarów obudowy o szerokości zaledwie 32 mm.

• Wąska obudowa: Oszczędność miejsca na szynie DIN TS-35/7,5 lub 15.
• Szeroki zakres napięcia wejściowego: Możliwość zasilania napięciem przemiennym od 90V do 264V AC.
• Zabezpieczenia: Kompleksowa ochrona przed zwarciem, przeciążeniem, przepięciem oraz przegrzaniem.
• Chłodzenie: Pasywne chłodzenie swobodnym obiegiem powietrza zwiększa niezawodność mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych standardów przemysłowych, co gwarantuje bezpieczeństwo i ciągłość pracy w trudnych warunkach. Zasilacz spełnia normy kompatybilności elektromagnetycznej (EMC) zgodnie z EN55032 oraz normy bezpieczeństwa EN62368-1. Posiada certyfikację UL508, co jest kluczowe dla urządzeń montowanych w szafach sterowniczych pracujących w środowisku przemysłowym.

Zastosowanie

Model EDR-75-24 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w projektach wymagających niezawodnego źródła zasilania DC. Jest idealnym rozwiązaniem dla:

• Systemów sterowania opartych na sterownikach PLC.
• Układów automatyki budynkowej i przemysłowej.
• Zasilania czujników, przetworników oraz elementów wykonawczych.
• Systemów monitoringu i kontroli dostępu.

Wskazówki Montażowe

Montaż zasilacza powinien odbywać się na standardowej szynie DIN 35mm. Aby zapewnić optymalne warunki pracy, należy zachować odstęp wentylacyjny wynoszący minimum 5mm po bokach oraz 20mm nad i pod urządzeniem. Przewody zasilające oraz wyjściowe powinny być zakończone tulejkami zaciskowymi, a śruby terminali dokręcone z odpowiednim momentem, aby uniknąć rezystancji przejścia i nadmiernego nagrzewania się styków. Przed uruchomieniem należy sprawdzić poprawność polaryzacji napięcia wyjściowego.

FAQ

• Czy zasilacz posiada regulację napięcia wyjściowego? Tak, urządzenie wyposażone jest w potencjometr pozwalający na precyzyjne dostrojenie napięcia wyjściowego w zakresie od 24V do 28V DC.
• Czy model EDR-75-24 może pracować w ujemnych temperaturach? Tak, zakres temperatury pracy wynosi od -20°C do +60°C, przy czym przy wyższych temperaturach może nastąpić spadek mocy znamionowej (derating).
• Jaka jest różnica między serią EDR a NDR? Seria EDR jest rozwiązaniem ekonomicznym o szerokości 32mm, podczas gdy seria NDR oferuje nieco wyższą sprawność i węższą obudowę w wybranych modelach.
