zasilacz impulsowy 5V DC ZI-1 10A | ZI-1 F&F

Opis i Kluczowe Cechy

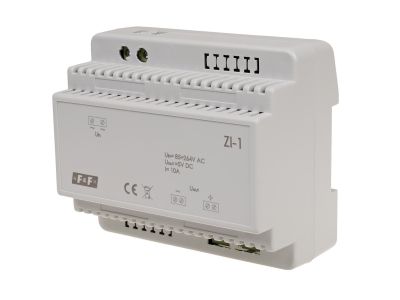

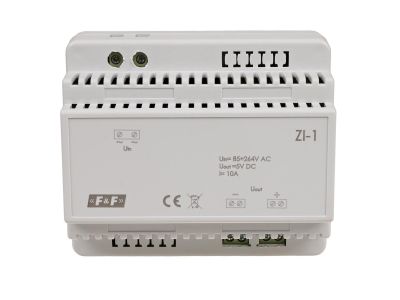

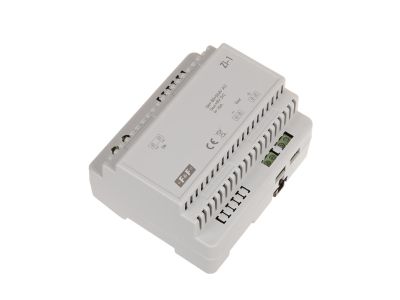

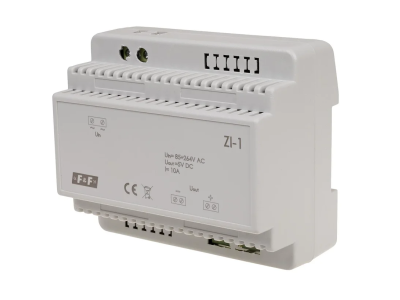

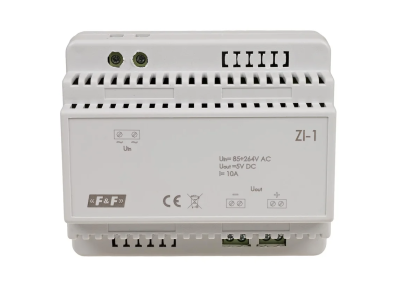

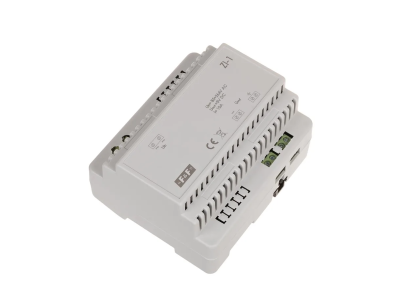

Zasilacz impulsowy ZI-1 to stabilizowane źródło napięcia 5 V DC o mocy 50 W i prądzie 10 A. Zasilany napięciem sieciowym w zakresie 85–264 V AC, przeznaczony do montażu na szynie DIN TH35. Kompaktowa obudowa o szerokości 6 modułów (105 mm) pozwala zaoszczędzić miejsce w rozdzielnicy. Urządzenie wyposażono w zaciski śrubowe 2,5 mm² oraz zabezpieczenia przeciwzwarciowe i przeciążeniowe – gwarantuje bezpieczną pracę w systemach automatyki i elektroniki.

• Napięcie wejściowe 85÷264 V AC: uniwersalny zakres umożliwia pracę w różnych instalacjach bez przełączania zakresów – idealne do zastosowań globalnych.
• Napięcie wyjściowe 5 V DC / prąd 10 A / moc 50 W: stabilne, filtrowane napięcie do zasilania urządzeń elektronicznych (sterowniki PLC, czujniki, taśmy LED) z rezerwą mocy.
• Minimalne obciążenie 0%: zasilacz pracuje poprawnie nawet bez podłączonego odbiornika – elastyczność w projektowaniu układów.
• Zaciski śrubowe 2,5 mm² / moment dokręcający 0,4 Nm: pewne i trwałe połączenie przewodów, zgodne ze standardami instalacyjnymi.
• Automatyczne zabezpieczenie przeciążeniowe i zwarciowe: przy przeciążeniu następuje stabilizacja prądu, a przy zwarciu napięcie spada do ok. 40% i urządzenie próbkuje co 1,5–2 s – chroni zasilacz i odbiorniki przed uszkodzeniem.

Zgodność z Normami

Zasilacz zaprojektowano zgodnie z obowiązującymi dyrektywami UE (niskonapięciową i kompatybilności elektromagnetycznej) oraz posiada oznaczenie CE. Przeznaczony do montażu w suchych pomieszczeniach – stopień ochrony IP20. Wbudowane zabezpieczenia spełniają wymogi bezpieczeństwa dla urządzeń zasilających napięcie SELV (Safety Extra Low Voltage).

Zastosowanie

Zasilacz impulsowy ZI-1 to uniwersalne źródło prądu stałego 5 V DC dla układów sterowania, automatyki budynkowej i przemysłowej.

• Zasilanie sterowników PLC, przekaźników, czujników przemysłowych i modułów IoT.
• Zasilanie taśm LED, wyświetlaczy i urządzeń sygnalizacyjnych w szafach sterowniczych.
• Zasilanie systemów alarmowych, kontroli dostępu i videodomofonów.
• Zasilanie układów pomiarowych i mikroprocesorowych wymagających stabilnego napięcia 5 V DC (SELV).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez uprawniony personel SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o min. stopniu ochrony IP20. Przewody należy podłączyć do zacisków śrubowych (przekrój do 2,5 mm²) z momentem dokręcania 0,4 Nm. Przed uruchomieniem sprawdzić poprawność połączeń. Uwaga: przy napięciu wejściowym poniżej 160 V AC maksymalny prąd wyjściowy spada proporcjonalnie – należy to uwzględnić w projekcie instalacji.

FAQ

• Czy zasilacz ma zabezpieczenie przeciwzwarciowe? Tak. W przypadku zwarcia napięcie wyjściowe spada do ok. 40% wartości nominalnej, a zasilacz próbkuje co 1,5–2 s, co chroni przed uszkodzeniem. Po usunięciu zwarcia wznawia normalną pracę.
• Jaki jest stopień ochrony? IP20 – urządzenie jest chronione przed dostępem palcem i ciałami stałymi większymi niż 12,5 mm. Nie jest odporne na wilgoć, dlatego należy montować je w suchych rozdzielnicach.
• Czy mogę zasilać czułe urządzenia radiowe lub mikroprocesorowe? Wysoka częstotliwość kluczowania (70 kHz) może generować zakłócenia. W przypadku problemów zaleca się zastosowanie zewnętrznego filtru przeciwzakłóceniowego OP-230 (dostępny osobno) na wyjściu zasilacza.
