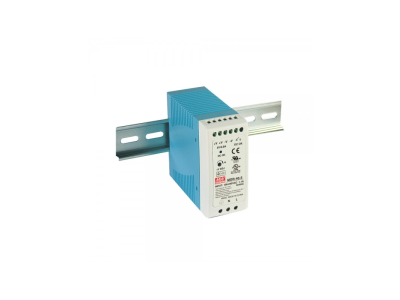

Zasilacz impulsowy 40W 12VDC 3,33A 12÷15VDC 85÷264VAC 300g | MDR-40-12 Meanwell

Opis i Kluczowe Cechy

Zasilacz impulsowy Mean Well z serii MDR-40-12 to profesjonalne rozwiązanie dedykowane do systemów automatyki przemysłowej, charakteryzujące się wysoką sprawnością oraz kompaktową obudową o szerokości zaledwie 40 mm. Urządzenie dostarcza stabilizowane napięcie wyjściowe o wartości znamionowej 12V DC, przy maksymalnym prądzie obciążenia wynoszącym 3,33A, co przekłada się na moc całkowitą 40W. Kluczową zaletą modelu MDR-40-12 jest możliwość precyzyjnej regulacji napięcia wyjściowego w zakresie od 12V do 15V DC za pomocą wbudowanego potencjometru, co pozwala na kompensację spadków napięcia na długich przewodach zasilających.

• Szeroki zakres napięcia wejściowego: Urządzenie pracuje w zakresie od 85 do 264V AC, co czyni je odpornym na wahania parametrów sieci energetycznej.
• Niski pobór mocy bez obciążenia: Pobór mocy w stanie jałowym wynosi poniżej 0,75W, co wpisuje się w standardy energooszczędności.
• Sygnalizacja stanu: Wyposażony w diodę LED sygnalizującą obecność napięcia DC oraz styk przekaźnikowy DC OK, umożliwiający zdalne monitorowanie statusu pracy zasilacza.
• Zabezpieczenia: Kompleksowy system ochrony obejmuje zabezpieczenie przeciwzwarciowe, przeciążeniowe oraz nadnapięciowe, co gwarantuje ciągłość procesów technologicznych.

Zgodność z Normami

Zasilacz MDR-40-12 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w środowiskach przemysłowych. Urządzenie spełnia normy bezpieczeństwa UL508 oraz TUV EN62368-1. W zakresie kompatybilności elektromagnetycznej (EMC) produkt jest zgodny z normami EN55032 (CISPR32) Class B oraz EN61000-3-2,3, co minimalizuje ryzyko zakłóceń pracy innych urządzeń elektronicznych zainstalowanych w tej samej szafie sterowniczej. Stopień ochrony obudowy oraz izolacja galwaniczna między wejściem a wyjściem zapewniają najwyższy poziom ochrony personelu i mienia.

Zastosowanie

Dzięki swojej niezawodności i kompaktowym wymiarom, zasilacz Mean Well MDR-40-12 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym wyborem do zasilania sterowników PLC, paneli HMI, czujników zbliżeniowych oraz elementów wykonawczych w układach automatyki. Często wykorzystywany jest również w systemach kontroli dostępu, monitoringu wizyjnym CCTV oraz w szafach teleinformatycznych. Możliwość montażu na standardowej szynie DIN TS-35/7.5 lub 15 sprawia, że jest to komponent niezwykle uniwersalny, chętnie wybierany przez prefabrykatorów rozdzielnic.

Wskazówki Montażowe

Podczas instalacji zasilacza MDR-40-12 należy zwrócić uwagę na zapewnienie odpowiedniej cyrkulacji powietrza wokół obudowy, aby umożliwić swobodne chłodzenie konwekcyjne. Urządzenie należy montować pionowo na szynie DIN. Przewody zasilające oraz wyjściowe powinny być zakończone tulejkami zaciskowymi, a moment dokręcania śrub w zaciskach windowych nie powinien przekraczać wartości zalecanych przez producenta, aby uniknąć uszkodzenia terminali. Przed uruchomieniem należy upewnić się, że napięcie wejściowe mieści się w dopuszczalnym zakresie 85-264V AC, a polaryzacja na wyjściu DC jest prawidłowa.

FAQ

• Czy zasilacz posiada styk sygnalizacyjny? Tak, model MDR-40-12 posiada wbudowany styk przekaźnikowy DC OK, który zamyka się, gdy napięcie wyjściowe jest prawidłowe.
• Czy mogę regulować napięcie wyjściowe? Tak, zasilacz posiada potencjometr umożliwiający regulację napięcia w zakresie od 12V do 15V DC.
• Jaka jest waga urządzenia? Masa netto zasilacza wynosi około 300g, co czyni go lekkim i nieobciążającym konstrukcji szyny DIN.
• Czy zasilacz wymaga aktywnego chłodzenia? Nie, urządzenie jest chłodzone swobodnym obiegiem powietrza (konwekcyjnie).
