Zasilacz impulsowy 156W 24-28VDC 6,5A 90-264VA | EDR-150-24 Meanwell

Opis i Kluczowe Cechy

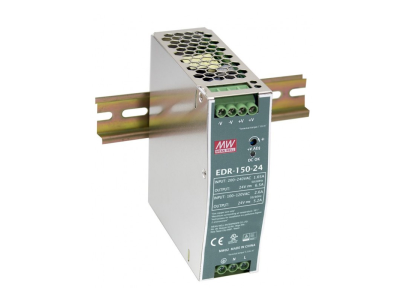

Zasilacz impulsowy Meanwell EDR-150-24 to wysokiej klasy urządzenie zasilające o mocy znamionowej 156W, zaprojektowane z myślą o wymagających systemach automatyki przemysłowej. Urządzenie charakteryzuje się szerokim zakresem napięcia wejściowego od 90 do 264V AC, co pozwala na stabilną pracę w różnorodnych warunkach sieciowych. Wyjściowe napięcie stałe o wartości nominalnej 24V DC może być precyzyjnie regulowane w zakresie od 24V do 28V DC za pomocą wbudowanego potencjometru, co umożliwia kompensację spadków napięcia na długich przewodach zasilających.

• Wydajność prądowa: Prąd wyjściowy wynoszący 6,5A gwarantuje stabilne zasilanie dla zaawansowanych sterowników PLC, paneli HMI oraz układów wykonawczych.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 40 mm pozwala na znaczną oszczędność miejsca w szafie sterowniczej, co jest kluczowe przy gęstym upakowaniu aparatury.
• Chłodzenie pasywne: Dzięki wysokiej sprawności energetycznej, urządzenie wykorzystuje konwekcję wolnego powietrza, co eliminuje konieczność stosowania awaryjnych wentylatorów.
• Zabezpieczenia: Zasilacz posiada zintegrowane systemy ochrony przeciwzwarciowej, przeciążeniowej, nadnapięciowej oraz termicznej, co drastycznie minimalizuje ryzyko uszkodzenia podłączonych odbiorników.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Spełnia wymagania normy EN61000-6-2 (EN50082-2) dotyczącej odporności w środowiskach przemysłowych. Ponadto, zasilacz posiada certyfikację UL508, co potwierdza jego przydatność do stosowania w przemysłowych urządzeniach sterujących. Zgodność z normami emisji EN55032 klasy A zapewnia minimalny wpływ na pracę innych urządzeń elektronicznych w tej samej sieci.

Zastosowanie

Model EDR-150-24 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych. Jest idealnym rozwiązaniem dla:

• Systemów sterowania procesami przemysłowymi i automatyki fabrycznej.
• Zasilania systemów monitoringu wizyjnego oraz systemów kontroli dostępu.
• Układów oświetlenia LED wymagających stabilnego napięcia 24V DC.
• Szaf rozdzielczych w budownictwie komercyjnym i infrastrukturze krytycznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Zasilacz jest przystosowany do montażu na standardowej szynie DIN TS-35/7.5 lub 15. Podczas instalacji należy zachować odpowiednie odstępy (minimum 5 mm po bokach oraz 40 mm od góry i dołu), aby zapewnić optymalną cyrkulację powietrza. Przewody zasilające należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Przed uruchomieniem należy upewnić się, że napięcie wejściowe mieści się w dopuszczalnym zakresie 90-264V AC.

FAQ

• Czy napięcie wyjściowe można regulować? Tak, zasilacz posiada potencjometr pozwalający na regulację napięcia w zakresie 24-28V DC.
• Czy zasilacz może pracować w ujemnych temperaturach? Tak, urządzenie jest przystosowane do pracy w szerokim zakresie temperatur otoczenia, typowym dla warunków przemysłowych.
• Jaki jest stopień ochrony obudowy? Urządzenie posiada standardową obudowę metalową chroniącą przed przypadkowym dotykiem części pod napięciem, przeznaczoną do montażu wewnątrz obudów lub szaf sterowniczych.
