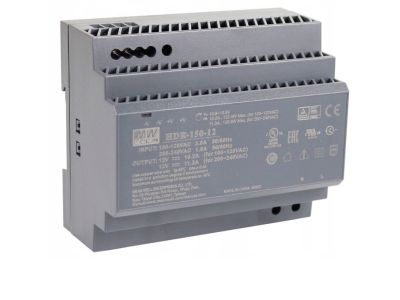

Zasilacz impulsowy 135,6W 12VDC MEAN WELL | HDR-150-12 Meanwell

Opis i Kluczowe Cechy

Zasilacz impulsowy HDR-150-12 marki Mean Well to zaawansowane rozwiązanie zasilające o mocy znamionowej 135,6 W, zaprojektowane z myślą o maksymalnej oszczędności miejsca w rozdzielnicach elektrycznych. Urządzenie charakteryzuje się ultra-wąską obudową o szerokości zaledwie 105 mm (6SU), co pozwala na optymalne zagospodarowanie przestrzeni na szynie montażowej. Wyjściowe napięcie stałe o wartości 12V DC może być precyzyjnie regulowane za pomocą wbudowanego potencjometru, co pozwala na kompensację spadków napięcia na długich przewodach zasilających.

• Wysoka sprawność energetyczna sięgająca 89%, co minimalizuje straty cieplne i obniża koszty eksploatacji systemu.
• Szeroki zakres napięcia wejściowego od 85 do 264V AC, umożliwiający pracę w różnorodnych sieciach energetycznych na całym świecie.
• Pobór mocy w stanie bez obciążenia poniżej 0,3W, co wpisuje się w rygorystyczne normy ekoprojektu.
• II klasa izolacji (brak konieczności podłączania przewodu ochronnego PE), co upraszcza instalację w wielu aplikacjach.
• Zabezpieczenia przeciwzwarciowe, przeciążeniowe oraz nadnapięciowe gwarantujące ciągłość pracy i bezpieczeństwo podłączonych odbiorników.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Zasilacz spełnia wymagania normy EN61000-3-2 Class A, dotyczącą emisji harmonicznych prądu. Posiada certyfikację zgodną z UL62368-1, TUV EN62368-1 oraz EN61558-2-16, co potwierdza jego niezawodność w zastosowaniach przemysłowych i domowych. Stopień ochrony obudowy oraz konstrukcja zgodna z LPS (Limited Power Source) zapewniają bezpieczne użytkowanie w zróżnicowanych warunkach środowiskowych.

Zastosowanie

Zasilacz HDR-150-12 znajduje szerokie zastosowanie w profesjonalnych systemach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem do zasilania systemów sterowania oświetleniem LED, systemów kontroli dostępu, monitoringu wizyjnego CCTV oraz domofonów. Dzięki kompaktowej budowie typu step-shape, doskonale komponuje się w standardowych rozdzielnicach modułowych obok wyłączników nadmiarowo-prądowych, zasilając sterowniki PLC, czujniki oraz elementy wykonawcze pracujące w standardzie 12V DC.

Wskazówki Montażowe

Urządzenie jest przystosowane do bezpośredniego montażu na szynie DIN TS-35/7.5 lub TS-35/15. Podczas instalacji należy zachować odpowiednie odstępy wentylacyjne (minimum 5 mm z boków oraz 40 mm od góry i dołu), aby zapewnić swobodną konwekcję powietrza i uniknąć przegrzania komponentów. Przewody o odpowiednim przekroju należy solidnie zamocować w zaciskach śrubowych, dbając o zachowanie zalecanego momentu dokręcania, co zapobiega powstawaniu rezystancji zestykowej i nadmiernemu nagrzewaniu się styków. Przed uruchomieniem należy zweryfikować polaryzację na wyjściu DC.

FAQ

• Czy zasilacz posiada regulację napięcia wyjściowego? Tak, model HDR-150-12 posiada wbudowany potencjometr umożliwiający korektę napięcia w zakresie od 10.8V do 13.8V DC.
• Czy urządzenie może pracować w temperaturach ujemnych? Tak, zasilacz został zaprojektowany do pracy w szerokim zakresie temperatur otoczenia, od -30°C do +70°C (należy uwzględnić charakterystykę obniżenia mocy powyżej 45°C).
• Czy zasilacz wymaga uziemienia? Nie, jest to urządzenie II klasy izolacji, co oznacza, że konstrukcja zapewnia pełne bezpieczeństwo bez konieczności stosowania przewodu ochronnego.
