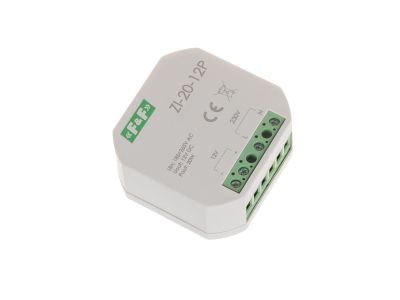

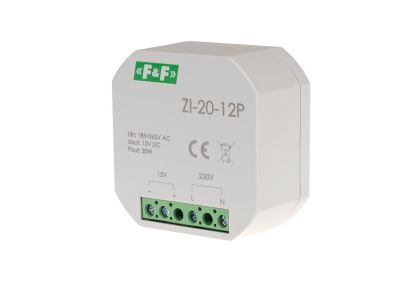

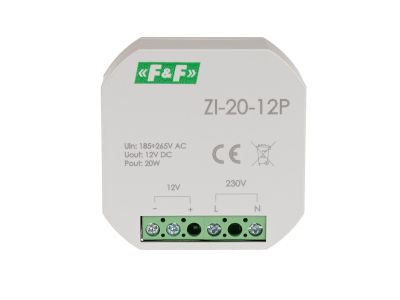

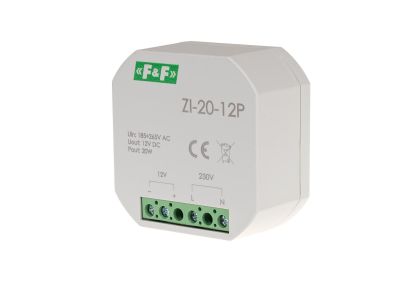

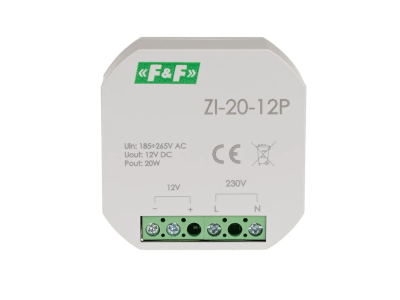

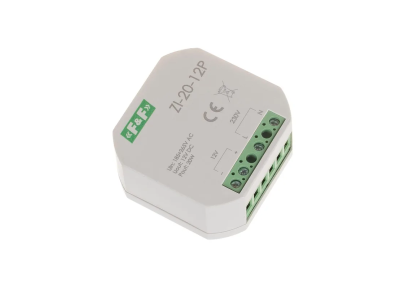

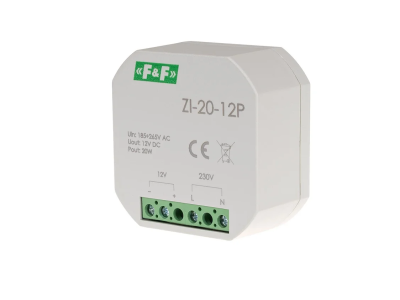

Zasilacz impulsowy 12W 85-264V AC/12VDC 1A | ZI-20-12P F&F

Opis i Kluczowe Cechy

Zasilacz impulsowy ZI-20-12P marki F&F to zaawansowane urządzenie elektroniczne zaprojektowane z myślą o precyzyjnym zasilaniu systemów oświetlenia LED oraz innych odbiorników niskonapięciowych wymagających stabilnego napięcia 12 V DC. Urządzenie charakteryzuje się mocą wyjściową wynoszącą 20 W oraz maksymalnym prądem obciążenia na poziomie 1,6 A, co pozwala na zasilanie rozbudowanych listew LED lub kilku punktów świetlnych jednocześnie. Dzięki sprawności wynoszącej 82%, zasilacz minimalizuje straty energii wydzielanej w postaci ciepła, co jest kluczowe w zamkniętych przestrzeniach montażowych.

• Stabilizacja napięcia: Układ zapewnia wysoką stabilność napięcia wyjściowego z tolerancją ±2% przy zmianach napięcia zasilania oraz ±3% przy zmianach prądu obciążenia, co chroni wrażliwe diody LED przed migotaniem i przedwczesnym zużyciem.
• Zabezpieczenia: Zintegrowany próg zabezpieczenia termicznego aktywujący się w zakresie 135÷150°C oraz ochrona przed przeciążeniem (140÷160% Iwyj) gwarantują bezpieczeństwo instalacji.
• Kompaktowa konstrukcja: Wymiary Ø54 mm (48x43 mm w obrysie) przy wysokości zaledwie 25 mm pozwalają na bezproblemową instalację w standardowych puszkach elektrycznych.
• Solidne przyłącza: Zaciski śrubowe o przekroju 2,5 mm² umożliwiają pewny montaż przewodów, zapewniając niską rezystancję styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w branży elektroinstalacyjnej. Stopień ochrony IP20 definiuje przeznaczenie urządzenia do pracy wewnątrz budynków, w miejscach suchych. Zasilacz spełnia standardy dotyczące prądu upływu (poniżej 1 mA przy 230 V AC), co świadczy o wysokiej jakości izolacji galwanicznej i bezpieczeństwie użytkowania w instalacjach domowych i komercyjnych.

Zastosowanie

Zasilacz ZI-20-12P znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrotechnicznych. Jest dedykowany przede wszystkim do:

• Zasilania niskonapięciowych lamp i taśm LED w zabudowach meblowych i sufitach podwieszanych.
• Systemów automatyki domowej wymagających stałego napięcia 12 V DC.
• Zasilania systemów kontroli dostępu, wideodomofonów oraz elektrozaczepów.
• Instalacji dekoracyjnych, gdzie kluczowe jest ukrycie zasilacza w puszce podtynkowej dla zachowania estetyki wnętrza.

Wskazówki Montażowe

Montaż zasilacza powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu w puszce podtynkowej o średnicy Ø60 mm. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski śrubowe należy dokręcać z momentem 0,4 Nm, co zapewnia optymalne połączenie mechaniczne i elektryczne bez ryzyka uszkodzenia gwintu.
• Przekrój przewodów: Zastosowanie zacisków 2,5 mm² pozwala na użycie standardowych przewodów instalacyjnych, co ułatwia mostkowanie zasilania.
• Wentylacja: Mimo wysokiej sprawności, należy zapewnić minimum wolnej przestrzeni w puszce, aby umożliwić odprowadzanie ciepła, szczególnie przy pracy z pełnym obciążeniem 20 W.
• Temperatura pracy: Urządzenie jest przystosowane do pracy w zakresie temperatur od -20°C do +35°C.

FAQ

1. Czy zasilacz ZI-20-12P może pracować na zewnątrz?
Nie, stopień ochrony IP20 oznacza, że urządzenie nie jest odporne na wilgoć i pył. Powinno być montowane wyłącznie wewnątrz pomieszczeń w odpowiednich puszkach instalacyjnych.

2. Jaki jest maksymalny prąd rozruchowy urządzenia?
Prąd rozruchowy przy napięciu 230 V AC wynosi 40 A. Należy to uwzględnić przy doborze zabezpieczeń nadprądowych w obwodzie zasilającym, szczególnie przy łączeniu wielu zasilaczy w jednej linii.

3. Czy zasilacz nadaje się do ściemniania LED?
Zasilacz dostarcza stałe napięcie 12 V DC. Ściemnianie jest możliwe wyłącznie po stronie wtórnej (wyjściowej) przy użyciu odpowiedniego sterownika PWM marki F&F lub innego kompatybilnego systemu.
