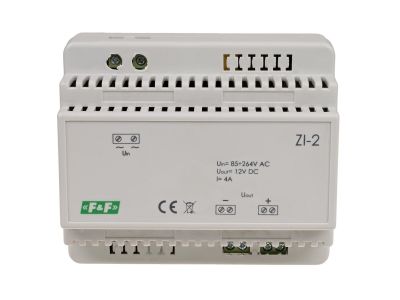

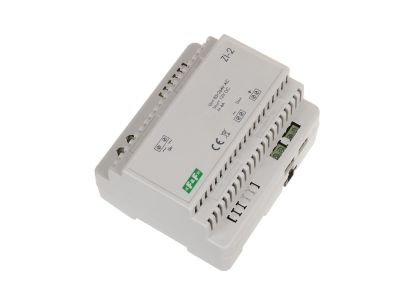

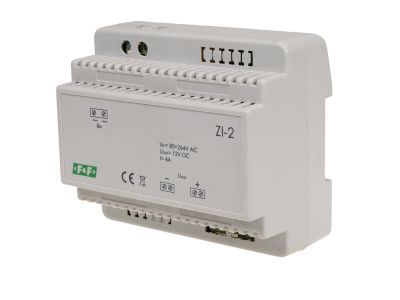

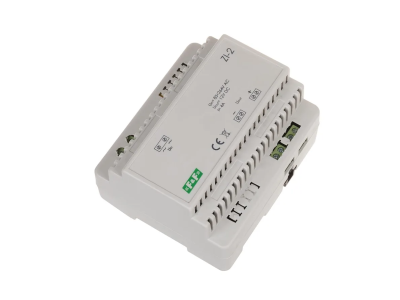

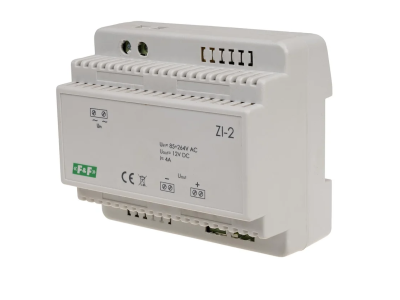

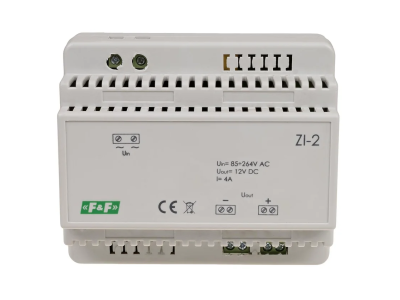

Zasilacz impulsowy 12V DC ZI-2 | ZI-2 F&F

Opis i Kluczowe Cechy

Zasilacz impulsowy ZI-2 o napięciu wyjściowym 12 V DC i mocy 50 W zapewnia stabilne, filtrowane napięcie zasilające dla urządzeń elektrycznych i elektronicznych. Urządzenie montowane na szynie TH35 (6 modułów, 105 mm) pracuje w szerokim zakresie napięcia wejściowego 85÷264 V AC, co gwarantuje niezależność od wahań sieci. Maksymalny prąd obciążenia 4 A pozwala zasilać odbiorniki o znacznym poborze prądu bez ryzyka przeciążenia – zastosowane ograniczenie prądowe na poziomie 110% napięcia wyjściowego chroni przed zwarciem.

• Napięcie wyjściowe 12 V DC / moc 50 W: idealne do zasilania sterowników PLC, przekaźników, czujników i innych odbiorników wymagających stabilnego napięcia stałego.
• Szeroki zakres napięcia wejściowego 85÷264 V AC: praca w sieciach 230 V oraz niższych napięciach bez dodatkowego transformatora.
• Minimalne obciążenie 0%: możliwość pracy bez obciążenia bez ryzyka uszkodzenia – elastyczność w konfiguracji systemu.
• Ograniczenie prądowe 110%: automatyczna ochrona przed przeciążeniem i zwarciem w przypadku przekroczenia prądu znamionowego.
• Kompaktowa obudowa 6 modułów (105 mm): oszczędność miejsca w rozdzielnicy – montaż na szynie TH35 zgodny z DIN.

Zgodność z Normami

Zasilacz impulsowy ZI-2 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz wymaganiami certyfikacji CE. Przeznaczony do pracy w obwodach niskiego napięcia, spełnia standardy bezpieczeństwa dla urządzeń instalowanych w rozdzielnicach budynkowych i przemysłowych.

Zastosowanie

Uniwersalny zasilacz impulsowy 12 V DC znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne, filtrowane napięcie stałe niezależne od wahań sieci – od prostych układów sterowania po rozbudowane systemy automatyki.

• Zasilanie sterowników PLC, przekaźników i modułów wejść/wyjść w rozdzielnicach sterowniczych.
• Zasilanie czujników (czujniki ruchu, temperatury, wilgotności) w automatyce budynkowej.
• Zasilanie układów sygnalizacji, bramek logicznych i małych wyświetlaczy w szafkach sterowniczych.
• Zasilanie urządzeń niskonapięciowych w systemach oświetlenia awaryjnego i przyzywowego.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Zasilacz przystosowany jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Do przyłączy śrubowych (2,5 mm²) stosuj przewody o przekroju dobranym do prądu obciążenia. Moment dokręcania zacisków nie powinien przekraczać 0,4 Nm – stosuj się do dokumentacji producenta. Zapewnij swobodny przepływ powietrza wokół urządzenia, aby uniknąć przegrzania w temperaturach otoczenia do 40°C.

FAQ

• Czy zasilacz może pracować bez obciążenia? Tak, minimalne obciążenie wynosi 0% – urządzenie jest bezpieczne i stabilne również bez podłączonych odbiorników.
• Jaki jest stopień ochrony obudowy? Zasilacz posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm – przeznaczony do montażu w rozdzielnicy.
• Czy napięcie wyjściowe jest stabilne przy zmianach obciążenia? Tak, dzięki konstrukcji impulsowej i wbudowanemu filtrowaniu napięcie wyjściowe 12 V DC utrzymuje się w deklarowanych tolerancjach nawet przy pełnym obciążeniu 4 A.
