Przekaźnik bezpieczeństwa zasil. do serii 3SK1 advanced US=115-230V AC | 3SK1230-1AW20 Siemens

Alternatywny kod produktu: 3SK12301AW20

Opis i Kluczowe Cechy

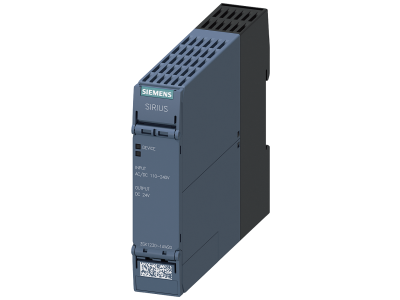

Przekaźnik bezpieczeństwa zasilania Siemens SIRIUS 3SK1230-1AW20 to dedykowany moduł zasilający dla zaawansowanych urządzeń podstawowych serii 3SK1 advanced. Zapewnia uniwersalne napięcie zasilania 110–240 V AC/DC, co pozwala na elastyczne stosowanie w różnych instalacjach bez konieczności dopasowywania napięcia sterującego. Wyposażony w przyłącze śrubowe (opcjonalnie Push-in) oraz możliwość łączenia za pomocą łącznika urządzeniowego 3ZY1212.

• Napięcie zasilania 110-240 V AC/DC: Uniwersalne zastosowanie niezależnie od dostępnego napięcia sterującego – redukcja kosztów magazynowania i uproszczenie logistyki.
• Przyłącze śrubowe (oraz wersja Push-in): Szybki i pewny montaż przewodów zgodny z wymaganiami instalacji przemysłowych.
• Kompatybilność z serią 3SK1 advanced: Idealnie dopasowany do zasilania modułów bezpieczeństwa, zapewniający stabilne napięcie robocze.
• Możliwość połączenia z łącznikiem urządzeniowym 3ZY1212: Umożliwia łatwe tworzenie szyn zasilających dla kilku przekaźników bezpieczeństwa.
• Zastępuje sprawdzoną serię 3TK28: Nowoczesna konstrukcja zachowująca pełną kompatybilność wsteczną w typowych aplikacjach.

Zgodność z Normami

Moduł zasilania 3SK1230-1AW20 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w obwodach bezpieczeństwa zgodnie z dyrektywami maszynowymi i standardami DIN.

Zastosowanie

Przekaźnik zasilania SIRIUS 3SK1230 jest przeznaczony do zasilania urządzeń podstawowych advanced z rodziny 3SK1 w układach bezpieczeństwa maszyn i instalacji przemysłowych.

• Zasilanie przekaźników bezpieczeństwa w sterownikach bezpieczeństwa i układach monitorowania drzwi, osłon, przycisków awaryjnego zatrzymania.
• Tworzenie zasilaczy pomocniczych w rozdzielnicach maszyn – uniwersalne napięcie AC/DC upraszcza projektowanie.
• Zastosowanie w systemach automatyki budynkowej wymagających redundantnych napięć sterujących.
• Łączenie kilku modułów 3SK1 w jeden system bezpieczeństwa za pomocą łączników 3ZY1212.

Wskazówki Montażowe

Montaż oraz podłączenie przekaźnika bezpieczeństwa może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz maksymalnym prądem obciążenia (szczegóły w dokumentacji producenta). Momenty dokręcania zacisków oraz parametry przyłącza śrubowego należy stosować według instrukcji dostarczonej z produktem.

FAQ

• Czy przekaźnik posiada podświetlenie lub sygnalizację LED? W dostarczonych danych nie ma informacji o wbudowanym podświetleniu. Należy sprawdzić dokumentację techniczną producenta lub wybrać opcję z sygnalizacją w ramach serii 3SK1.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie podaje konkretnej klasy IP dla tego urządzenia. W typowych warunkach stosowania w rozdzielnicy przyjmuje się IP20, ale ostateczne dane znajdują się w karcie katalogowej.
• Czy moduł zasilania 3SK1230 może pracować zarówno z napięciem AC, jak i DC? Tak – napięcie zasilania 110–240 V AC/DC oznacza możliwość stosowania zarówno prądu przemiennego, jak i stałego w podanym zakresie, co zapewnia uniwersalność instalacji.
