Zasilacz 24V 20A 1PH optymalny | ABLS1A24200 Schneider Electric

Opis i Kluczowe Cechy

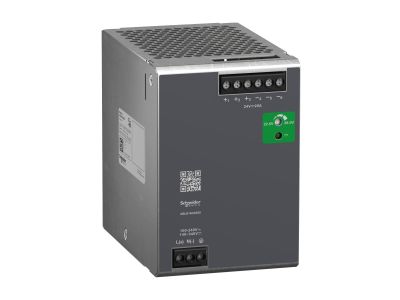

Zasilacz impulsowy ABLS1A24200 (symbol ABLS1A24200) to regulowane urządzenie zasilające 24V DC o prądzie wyjściowym 20A i mocy 480W, zaprojektowane do zasilania obwodów sterujących w automatyce przemysłowej. Charakteryzuje się szerokim zakresem napięcia wejściowego (100–240V AC / 140–340V DC) oraz wysoką niezawodnością pracy w trudnych warunkach środowiskowych – od -25°C do +70°C. Montaż na szynie DIN 35 mm ułatwia integrację z szafami sterowniczymi i rozdzielnicami. Zapewnia stabilne napięcie wyjściowe zabezpieczone przed przeciążeniem i zwarciem.

• Regulowane napięcie wyjściowe 24V DC: Zapewnia stabilne zasilanie dla układów automatyki, czujników, przetworników i innych odbiorników wymagających napięcia stałego.
• Prąd wyjściowy 20A / moc 480W: Wystarczająca wydajność do zasilania średnich obwodów sterujących i napędów w maszynach przemysłowych.
• Szeroki zakres napięcia wejściowego: Pracuje zarówno z napięciem przemiennym (100–240V AC), jak i stałym (140–340V DC) – elastyczność instalacji w różnych systemach zasilania.
• Zabezpieczenia przeciążeniowe i zwarciowe: Automatyczne odcięcie zasilania w przypadku przeciążenia chroni podłączone urządzenia i instalację.
• Diody LED sygnalizacji stanu pracy: Zielona dioda informuje o obecności napięcia wyjściowego, ułatwiając diagnostykę stanu zasilacza.

Zgodność z Normami

Zasilacz ABLS1A24200 spełnia wymagania norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada certyfikaty CE, CB Scheme, cULus Listed, cURus Recognized, RCM, EAC, UKCA oraz KC. Projekt został opracowany zgodnie z normami IEC/EN 62368-1, IEC/EN 61010-1/2 oraz UL/CSA 61010-1/2.

Zastosowanie

Urządzenie przeznaczone jest do zasilania obwodów sterujących w systemach automatyki przemysłowej, maszynach i urządzeniach elektrycznych wymagających stabilnego napięcia 24V DC.

• Zasilanie układów sterowania PLC, czujników, przetworników pomiarowych i aktuatorów w maszynach produkcyjnych.
• Stabilne napięcie 24V DC dla obwodów wejściowych i wyjściowych w szafach sterowniczych i rozdzielnicach.
• Zasilanie prostych maszyn produkcyjnych, systemów monitoringu i innych urządzeń automatyki.
• Zastosowania w środowiskach o podwyższonych wymaganiach temperatury, np. w hutnictwie, energetyce lub przemyśle ciężkim.

Wskazówki Montażowe

Montaż zasilacza powinien być przeprowadzony przez wykwalifikowany personel SEP z zachowaniem odpowiednich środków ostrożności. Urządzenie należy zamontować na szynie DIN 35 mm w pionowej pozycji, zapewniając odpowiednią wentylację. Przed podłączeniem należy odłączyć napięcie zasilające. Przewody wejściowe i wyjściowe podłączać zgodnie z oznaczeniami na zasilaczu, stosując odpowiednie przekroje przewodów i momenty dokręcenia śrub. Należy zapewnić minimalną odległość 5 cm od innych elementów grzejnych. Kod QR na froncie ułatwia dostęp do dokumentacji technicznej.

FAQ

• Czy zasilacz ABLS1A24200 posiada zabezpieczenie przed zwarciem? Tak, zasilacz wyposażony jest w zabezpieczenie zwarciowe i przeciążeniowe, które automatycznie odcina zasilanie w przypadku wystąpienia nieprawidłowości.
• Jakie są zalecane typy wyłączników do ochrony zasilacza? Do ochrony zasilacza zaleca się stosowanie serii Acti9 iC60 miniaturowych wyłączników automatycznych odpowiedniego prądu (np. 13A krzywa C lub 16A krzywa B) na wejściu.
• Jaki jest zakres temperatur pracy zasilacza? Zasilacz może pracować w zakresie od -25°C do +70°C, co pozwala na jego stosowanie w środowiskach o zróżnicowanych warunkach termicznych.
