Zasilacz 24V 2.5A modu?owy | ABLM1A24025 Schneider Electric

Opis i Kluczowe Cechy

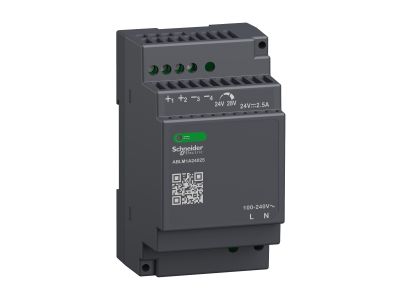

Zasilacz modułowy ABLM1A24025 o napięciu wyjściowym 24V DC i prądzie 2,5A (moc 60W) to regulowany zasilacz impulsowy z gamy Modicon ABL, dedykowany zasilaniu obwodów sterujących w automatyce przemysłowej i budynkowej. Montowany na szynie DIN 35 mm, wyposażony w zabezpieczenie przed przeciążeniem i zwarciem, zapewnia stabilne napięcie wyjściowe w szerokim zakresie temperatur od -25°C do +70°C.

• Napięcie wejściowe 100-240V AC: Uniwersalne zasilanie dla instalacji jedno- i trójfazowych, eliminuje konieczność stosowania dedykowanych napięć zasilających.
• Znamionowy prąd wyjściowy 2,5A przy 24V DC: Dostarcza moc 60W do zasilania czujników, modułów wejść/wyjść, przekaźników i innych urządzeń sterujących w systemach automatyki.
• Zabezpieczenie przed przeciążeniem i zwarciem: Chroni zasilacz i podłączone urządzenia przed uszkodzeniami spowodowanymi przeciążeniem lub zwarciem w obwodzie wyjściowym.
• Diody LED sygnalizujące napięcie wyjściowe DC: Natychmiastowa wizualna diagnostyka stanu pracy – zielona dioda wskazuje obecność napięcia.
• Kod QR z dokumentacją techniczną: Szybki dostęp do karty katalogowej, instrukcji montażu i parametrów technicznych przez zeskanowanie kodu.

Zgodność z Normami

Zasilacz spełnia wymagania norm międzynarodowych: IEC/EN 62368-1 (bezpieczeństwo urządzeń audio/wideo, IT i komunikacyjnych), IEC/EN 61010-1 (wymagania bezpieczeństwa dla elektronicznej aparatury pomiarowej, sterującej i laboratoryjnej) oraz UL/CSA 61010-1/2. Posiada certyfikaty CE, CB Scheme, cULus Listed, cURus Recognized, RCM, EAC, UKCA i KC.

Zastosowanie

Zasilacz ABLM1A24025 znajduje zastosowanie w zasilaniu obwodów sterujących w systemach automatyki przemysłowej, budynkowej oraz w prostych maszynach. Jego kompaktowa obudowa i montaż na szynie DIN umożliwiają łatwą integrację w szafach sterowniczych i panelach przemysłowych.

• Zasilanie modułów wejść/wyjść PLC w układach sterowania maszyn.
• Zasilanie czujników, przekaźników i przetworników w systemach automatyki przemysłowej.
• Zasilanie obwodów sterujących w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja).
• Zasilanie prostych maszyn i urządzeń automatyki budynkowej (np. bramy, napędy, systemy alarmowe).

Wskazówki Montażowe

Montaż zasilacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Zasilacz montuje się na szynie DIN 35 mm – wpiąć w górną część szyny, następnie docisnąć do oporu. Przed podłączeniem zasilania należy upewnić się, że napięcie wejściowe AC mieści się w zakresie 100-240V. Zaleca się stosowanie wyłącznika automatycznego o charakterystyce C 6A lub B 10A w obwodzie zasilającym, zgodnie z dokumentacją techniczną. Podczas pracy zasilacz może nagrzewać się – zapewnić odpowiednią wentylację w szafie sterowniczej.

FAQ

• Czy zasilacz ABLM1A24025 posiada zabezpieczenie przeciwprzepięciowe? Dane produktu nie zawierają informacji o zabezpieczeniu przeciwprzepięciowym. Zaleca się stosowanie dodatkowych układów ochrony w instalacji, jeśli wymagane jest zabezpieczenie przed przepięciami.
• Jaka jest maksymalna wysokość montażu zasilacza? Zasilacz może pracować na wysokości do 2000 m n.p.m. w warunkach znamionowych. Powyżej tej wysokości należy obniżyć wartości znamionowe zgodnie z dokumentacją techniczną.
• Czy zasilacz jest kompatybilny z innymi zasilaczami z tej samej serii? Tak – zasilacze z gamy Modicon ABL są projektowane do współpracy w systemach rozbudowanych instalacji, co ułatwia ich równoległe łączenie w celu zwiększenia mocy wyjściowej.
