Zasilacz 24V 12A Phaseo ABL7 | ABL8BPK24A12 Schneider Electric

Opis i Kluczowe Cechy

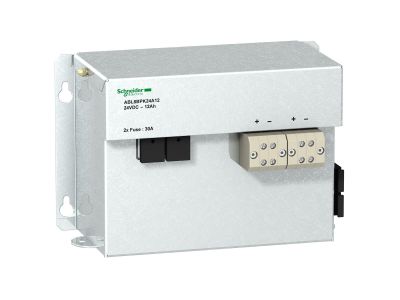

Moduł baterii buforowej Phaseo ABL8BPK24A12 z serii Modicon ABL to niezawodne źródło zasilania awaryjnego dla systemów automatyki przemysłowej. Przeznaczony do współpracy z modułem sterowania baterią ABL8BBU, dostarcza napięcie 24 V i pojemność 12 Ah, umożliwiając podtrzymanie pracy urządzeń podczas krótkich i dłuższych przerw w dostawie energii. Kompaktowa obudowa o wymiarach 155,5 x 236 x 131 mm montowana jest na szynie DIN 35 mm, co ułatwia integrację w rozdzielnicach i szafach sterowniczych.

• Pojemność 12 Ah: Gwarantuje wielogodzinne zasilanie awaryjne obwodów sterowania, zabezpieczając procesy produkcyjne i dane przed utratą podczas zaniku napięcia.
• Żywotność do 44 000 h w 20°C: Wydłużony cykl pracy w normalnych warunkach obniża koszty eksploatacji i częstotliwość wymiany baterii, a w temperaturze 50°C żywotność wynosi 5000 h.
• Wskaźnik diagnostyczny LED: Czołowa dioda umożliwia błyskawiczne sprawdzenie stanu pracy baterii, co skraca czas rozwiązywania problemów i przyspiesza serwis.
• Montaż na szynie DIN 35 mm: Szybka i stabilna instalacja w standardowych rozdzielnicach przemysłowych bez konieczności stosowania dodatkowych uchwytów.
• Kompatybilność z modułem sterowania ABL8BBU: Dedykowane połączenie zapewnia optymalne zarządzanie ładowaniem i rozładowaniem baterii, zwiększając niezawodność całego systemu zasilania.

Zgodność z Normami

Moduł baterii posiada oznaczenie CE oraz certyfikaty EAC, CSA, RCM, UL i UKCA, co potwierdza jego zgodność z wymaganiami bezpieczeństwa i jakości na rynkach europejskich, amerykańskich i światowych. Produkt spełnia standardy przemysłowe dotyczące odporności na wstrząsy i wibracje, chroniąc funkcjonalne moduły przed zewnętrznymi czynnikami stresogennymi.

Zastosowanie

Moduł baterii ABL8BPK24A12 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest bezprzerwowe zasilanie układów sterowania, sygnalizacji i komunikacji w automatyce przemysłowej.

• Podtrzymanie pracy sterowników PLC i układów sterowania maszynami w przypadku chwilowych zaników napięcia sieciowego.
• Zasilanie awaryjne modułów komunikacyjnych, przekaźników i styczników w szafach sterowniczych.
• Integracja z systemami bezpieczeństwa – awaryjne podtrzymanie obwodów zatrzymania awaryjnego i sygnalizacji.
• Stosowanie w prostych maszynach i aplikacjach automatyki budynkowej wymagających kompaktowego i niezawodnego źródła energii zapasowej.

Wskazówki Montażowe

Montaż i podłączenie modułu baterii może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie DIN TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Przekroje przewodów należy dobrać do spodziewanego prądu obciążenia zgodnie z dokumentacją techniczną producenta. Momenty dokręcania zacisków podano w karcie katalogowej – przestrzegaj ich, aby uniknąć przegrzania połączeń. Należy zapewnić odpowiednią wentylację wokół baterii w celu zachowania jej żywotności.

FAQ

• Jak długo moduł baterii może podtrzymywać zasilanie? Czas podtrzymania zależy od obciążenia. Przy pojemności 12 Ah i napięciu 24 V można oszacować go ze wzoru: (12 Ah × 0,9) / prąd obciążenia [A]. Dla typowego obciążenia 1 A czas wyniesie około 10,8 h. Dokładne wartości należy sprawdzić w dokumentacji technicznej dla konkretnej konfiguracji.
• Czy bateria jest wyposażona w diodę sygnalizującą stan naładowania? Tak, na przednim panelu znajduje się wskaźnik diagnostyczny LED. Umożliwia on szybkie rozpoznanie stanu baterii (np. niski poziom naładowania, awaria) bez korzystania z dodatkowych mierników.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnej wartości IP dla tego modułu. W typowych warunkach montażu w rozdzielnicy (środowisko suche) nie wymaga on dodatkowej ochrony. W przypadku agresywnego otoczenia zaleca się stosowanie obudowy zewnętrznej.
