Zasilacz 24V 10A Phaseo ABL8 | ABL8TEQ24100 Schneider Electric

Opis i Kluczowe Cechy

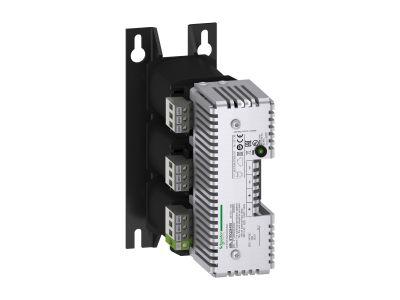

Zasilacz Phaseo ABL8 (symbol ABL8TEQ24100) to trójfazowy, filtrowany i prostowany zasilacz impulsowy dostarczający stabilne napięcie stałe 24 V DC o prądzie znamionowym 10 A i mocy 240 W. Przeznaczony do zasilania urządzeń automatyki w zastosowaniach przemysłowych, komercyjnych i domowych. Szerokość modułu 185 mm umożliwia montaż na szynie DIN, co ułatwia integrację w rozdzielnicach i szafach sterowniczych.

• Prąd wyjściowy 10 A przy 24 V DC: Zapewnia stabilne zasilanie odbiorników o znacznym poborze prądu, takich jak sterowniki PLC, czujniki czy siłowniki, bez ryzyka przeciążenia.
• Moc znamionowa 240 W: Gwarantuje rezerwę mocy do jednoczesnego zasilania wielu urządzeń w systemach automatyki.
• Wbudowany filtr i prostownik: Dostarcza czyste napięcie DC (małe tętnienia), co chroni wrażliwą elektronikę przed zakłóceniami sieciowymi.
• Przedni wskaźnik diagnostyczny LED: Umożliwia szybką ocenę stanu pracy i ułatwia rozwiązywanie problemów bez konieczności demontażu.
• Zalecana ochrona wyłącznikiem termomagnetycznym GV2RT04: Producent rekomenduje dedykowany wyłącznik, co zwiększa bezpieczeństwo instalacji i skraca czas doboru zabezpieczenia.

Zgodność z Normami

Zasilacz posiada certyfikaty UL 508 (USA), CULus (Kanada), KC (Korea) oraz EAC (Euroazjatycki). Spełnia tym samym wymagania bezpieczeństwa dla urządzeń automatyki w wielu regionach świata. Produkt oznaczony jest znakiem CE, zgodnym z dyrektywami Unii Europejskiej.

Zastosowanie

Zasilacz ABL8TEQ24100 dostarcza stabilne napięcie 24 V DC do urządzeń automatyki w różnorodnych środowiskach przemysłowych i komercyjnych. Sprawdza się w systemach wymagających niezawodnego źródła zasilania.

• Zasilanie sterowników PLC, modułów I/O i przekaźników w maszynach produkcyjnych.
• Dostarczanie napięcia do czujników, siłowników i zaworów w instalacjach automatyki budynkowej (BMS).
• Zasilanie systemów transportowych, pakowania oraz kontroli jakości w branży spożywczej i napojów.
• Wsparcie dla urządzeń w górnictwie, przemyśle naftowym i gazowym oraz w stacjach uzdatniania wody.

Wskazówki Montażowe

Montaż zasilacza może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) w suchych pomieszczeniach. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego (zalecane ≥ 1,5 mm² dla strony pierwotnej i ≥ 2,5 mm² dla wtórnej przy 10 A). Momenty dokręcania zacisków – zgodnie z instrukcją na obudowie lub w karcie katalogowej.

FAQ

• Czy zasilacz posiada wskaźnik diagnostyczny? Tak, przedni wskaźnik LED informuje o poprawnym działaniu lub awarii, co umożliwia szybkie zlokalizowanie problemu bez demontażu.
• Jaki wyłącznik zaleca producent do ochrony zasilacza? Producent rekomenduje wyłącznik termomagnetyczny GV2RT04 (lub odpowiednik) dobrany do obwodu wejściowego 400 V AC. Zawsze stosuj zabezpieczenie zgodne z lokalnymi przepisami.
• Czy zasilacz można montować na szynie DIN? Tak, obudowa przystosowana jest do bezpośredniego montażu na szynie DIN TH35 – standardowy mechanizm zatrzaskowy ułatwia instalację i demontaż.
