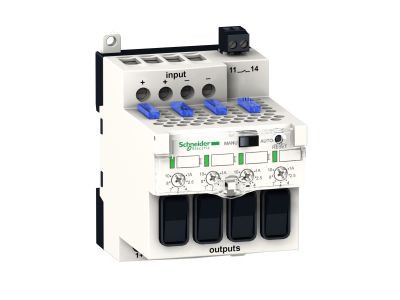

Zasilacz 24V 10A | ABL8PRP24100 Schneider Electric

Opis i Kluczowe Cechy

Zasilacz 24 V DC 10 A Modicon ABL8PRP24100 z serii ABL to przemysłowy moduł zasilania wyposażony we wbudowany elektroniczny moduł zabezpieczający. Urządzenie oferuje znamionowy prąd wyjściowy 10 A i napięcie wejściowe 24–28,8 V DC, a jego szerokość wynosi 71 mm, co ułatwia zabudowę na szynie DIN w szafach sterowniczych. Dzięki funkcji 2-biegunowego wyłączania kanałów pozwala chronić do 4 niezależnych obwodów pomocniczych przed przeciążeniem i zwarciem, zwiększając bezpieczeństwo instalacji.

• Znamionowe napięcie wejściowe 24–28,8 V DC: szeroka kompatybilność z typowymi systemami zasilania stałonapięciowego w automatyce przemysłowej.
• Prąd wyjściowy 10 A: wydajne zasilanie odbiorników, styczników, przekaźników i sterowników PLC bez ryzyka przeciążenia.
• Wbudowany moduł zabezpieczeń (2-biegunowe wyłączanie kanałów): ochrona do 4 niezależnych obwodów pomocniczych przed przeciążeniem (1–10 A) i zwarciem – redukcja liczby dodatkowych zabezpieczeń.
• Wskaźnik diagnostyczny LED na przednim panelu: natychmiastowa informacja o stanie pracy i ewentualnych usterkach, co skraca czas rozwiązywania problemów.
• Montaż na szynie DIN 35 mm: szybka i stabilna instalacja w szafach sterowniczych, zgodna ze standardem DIN.

Zgodność z Normami

Zasilacz posiada oznakowanie CE oraz certyfikaty EAC, CSA, RCM, UL i UKCA, potwierdzające zgodność z międzynarodowymi wymaganiami bezpieczeństwa i jakości. Produkt jest przeznaczony do pracy w instalacjach przemysłowych w pełni zgodnych z europejskimi i globalnymi standardami.

Zastosowanie

Modicon ABL8PRP24100 został zaprojektowany do zasilania i zabezpieczania obwodów pomocniczych w zautomatyzowanych systemach. Sprawdza się w prostych maszynach, liniach produkcyjnych oraz rozdzielnicach sterowniczych, gdzie wymagane jest stabilne napięcie 24 V DC i ochrona kilku obwodów.

• Zasilanie sterowników PLC oraz modułów I/O w szafach automatyki.
• Dostarczanie napięcia do przekaźników, styczników i siłowników w liniach produkcyjnych.
• Zasilanie czujników, aktuatorów i elementów wykonawczych w systemach sterowania.
• Integracja z modułami pomocniczymi w prostych maszynach, gdzie jeden zasilacz zabezpiecza wiele obwodów.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Zasilacz instaluje się na szynie DIN TH35 (35 mm) w pozycji pionowej. Przekrój przewodów należy dobrać do prądu 10 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków oraz szczegółowe dane montażowe znajdują się w dokumentacji technicznej producenta. Przed podłączeniem sprawdź poprawność polaryzacji napięcia wejściowego.

FAQ

• Czy zasilacz posiada wskaźnik LED informujący o pracy? Tak, przedni panel wyposażono w diodę diagnostyczną, która umożliwia szybkie sprawdzenie stanu urządzenia i ułatwia rozwiązywanie problemów w razie awarii.
• Jaki jest stopień ochrony (IP) tego zasilacza? Producent nie podaje konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu wewnątrz szaf sterowniczych lub rozdzielnic, które zapewniają wymagany poziom ochrony przed wilgocią i pyłem.
• Czy zasilacz może pracować z obciążeniem poniżej 1 A? Tak, wbudowany moduł zabezpieczający wykrywa przeciążenie w zakresie 1–10 A; przy prądzie poniżej 1 A ochronne wyłączanie nie zadziała – urządzenie zasila wtedy standardowo, bez dodatkowej funkcji zabezpieczenia kanałów.
