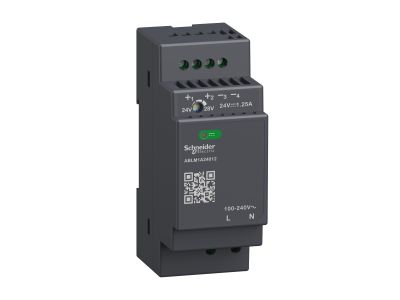

Zasilacz 24V 1.2A modułowy | ABLM1A24012 Schneider Electric

Opis i Kluczowe Cechy

Zasilacz modułowy ABLM1A24012 (symbol 36.55) to regulowany zasilacz impulsowy zaprojektowany do zasilania obwodów sterujących w automatyce przemysłowej i budynkowej. Montowany na szynie DIN 35 mm, dostarcza stabilne napięcie 24V DC przy prądzie znamionowym 1,2A (moc wyjściowa 30W). Zapewnia ciągłość zasilania wrażliwych systemów przy jednoczesnym zabezpieczeniu przed przeciążeniem i zwarciem. Obudowa o wymiarach 91x36x55,6 mm i wadze 0,17 kg umożliwia łatwą integrację w szafach sterowniczych.

• Napięcie wejściowe 100-240V AC: Kompatybilny z międzynarodowymi standardami zasilania, elastyczny dobór napięcia wejściowego.
• Zabezpieczenie przeciążeniowe i zwarciowe: Automatyczne ograniczenie prądu w przypadku przeciążenia, chroniąc zasilane urządzenia i przewody.
• Sygnalizacja LED obecności napięcia DC: Wizualna kontrola stanu zasilania – dioda świeci się przy poprawnym napięciu wyjściowym.
• Kod QR z dokumentacją techniczną: Szybki dostęp do karty katalogowej, instrukcji i certyfikatów zgodności przez zeskanowanie kodu.
• Praca w szerokim zakresie temperatur (-25°C do +70°C): Niezawodne działanie w trudnych warunkach środowiskowych, zarówno wewnątrz pomieszczeń, jak i w szafach przemysłowych.

Zgodność z Normami

Zasilacz spełnia wymagania norm międzynarodowych i posiada certyfikaty CE, CB Scheme, cULus Listed, cURus Recognized, RCM, EAC, UKCA oraz KC. Zgodny z normami IEC/EN 62368-1, IEC/EN 61010-1 i UL/CSA 61010-1/2 dotyczącymi bezpieczeństwa urządzeń elektrycznych.

Zastosowanie

Zasilacz ABLM1A24012 przeznaczony jest do zasilania obwodów sterujących w aplikacjach przemysłowych i budynkowych, gdzie wymagana jest stabilna i niezawodna praca.

• Zasilanie układów automatyki przemysłowej (PLC, czujniki, siłowniki).
• Napędy i regulatory w systemach HVAC.
• Zasilanie obwodów sygnalizacji i sterowania w budynkach inteligentnych.
• Małe maszyny i urządzenia wymagające stabilnego napięcia 24V DC.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel zgodnie z obowiązującymi przepisami. Zasilacz montować na szynie DIN 35 mm w pozycji pionowej, zapewniając odpowiednią wentylację. Przed podłączeniem zasilania upewnić się, że napięcie sieciowe mieści się w zakresie 100-240V AC. Podłączenie kabli wejściowych i wyjściowych zgodnie z oznaczeniami na obudowie. Do zabezpieczenia zasilacza zaleca się stosowanie odpowiedniego wyłącznika automatycznego (np. serii Acti9 iC60 z krzywą charakterystyki 4A, B lub C).

FAQ

• Czy zasilacz posiada ochronę przed zwarciem? Tak, wyposażony jest w automatyczne zabezpieczenie zwarciowe, które ogranicza prąd wyjściowy w przypadku zwarcia na wyjściu.
• Jaki jest zakres temperatur pracy? Zasilacz pracuje efektywnie w zakresie od -25°C do +70°C, z możliwością pracy do 2000 m n.p.m. (5000 m z obniżeniem parametrów).
• Czy do zasilacza potrzebny jest dodatkowy wentylator? Nie, zasilacz został zaprojektowany do pracy w standardowych warunkach wentylacji naturalnej. W przypadku montażu w ciasnych szafach zaleca się zapewnienie odpowiedniego przepływu powietrza.
