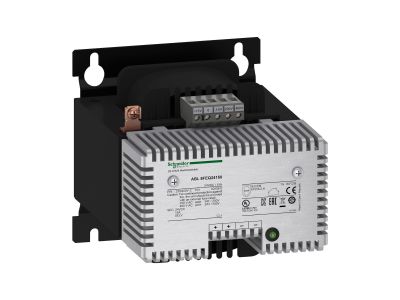

Zasilacz 230/400VAC 24VDC 15A | ABL8FEQ24150 Schneider Electric

Opis i Kluczowe Cechy

Zasilacz impulsowy filtrowany Schneider Electric serii ABL8, model ABL8FEQ24150, przekształca napięcie sieciowe 230/400 V AC na stabilizowane napięcie stałe 24 V DC o prądzie znamionowym 15 A i mocy 360 W. Dzięki kompaktowej obudowie o szerokości zaledwie 87 mm (4 moduły) idealnie pasuje do przemysłowych rozdzielnic montowanych na szynie DIN TH35.

• Napięcie wejściowe 230/400 V AC: uniwersalne zasilanie z sieci trójfazowej lub jednofazowej, zapewniające elastyczność instalacji w różnych konfiguracjach.
• Prąd wyjściowy 15 A przy 24 V DC: wydajne źródło zasilania dla przekaźników, styczników, sterowników PLC i czujników w aplikacjach przemysłowych.
• Moc znamionowa 360 W: wysoka rezerwa mocy umożliwiająca jednoczesne zasilanie wielu odbiorników bez ryzyka przeciążenia.
• Zintegrowany bezpiecznik: łatwe w utrzymaniu zabezpieczenie przed zwarciem wyjścia, skracające czas przestoju podczas serwisu.
• Wskaźnik diagnostyczny LED (front): natychmiastowa wizualna kontrola stanu pracy – zielona dioda sygnalizuje poprawną pracę, co ułatwia szybkie rozwiązywanie problemów.

Zgodność z Normami

Zasilacz posiada certyfikaty UL 508, cULus (lista CSA), KC oraz EAC, co potwierdza jego zgodność z wymaganiami bezpieczeństwa dla urządzeń automatyki przemysłowej. Produkt oznakowany jest znakiem CE i spełnia wymogi dyrektyw Unii Europejskiej.

Zastosowanie

Filtrowane zasilacze serii ABL8 są przeznaczone do zasilania urządzeń automatyki w maszynach i instalacjach przemysłowych, komercyjnych i domowych. Sprawdzają się w środowiskach wymagających niezawodnego napięcia stałego 24 V DC.

• Zasilanie szaf sterowniczych maszyn produkcyjnych (przemysł maszynowy, pakowanie, transport).
• Dostarczanie napięcia do sterowników PLC, paneli HMI oraz systemów kontroli dostępu.
• Wspomaganie procesów w branży spożywczej, górniczej, naftowej i gazowej oraz uzdatniania wody.
• Zasilanie systemów automatyki budynkowej (BMS) – oświetlenie awaryjne, siłowniki, czujniki.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie zasilacza może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 (TS35). Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia (zalecane przekroje w dokumentacji producenta). Moment dokręcania zacisków śrubowych musi być zgodny z instrukcją. W celu ochrony strony pierwotnej zaleca się stosowanie 3-biegunowych wyłączników termomagnetycznych typu GB2CB08, GB2CD08, GB2DB08 lub GB2CS08.

FAQ

• Czy zasilacz posiada filtr przeciwzakłóceniowy? Tak, model ABL8FEQ24150 jest filtrowanym zasilaczem prostownikowym, co oznacza obniżone tętnienia napięcia wyjściowego i lepszą kompatybilność elektromagnetyczną (EMC) w porównaniu do prostych zasilaczy impulsowych.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP. Typowo zasilacze montowane na szynie DIN wewnątrz rozdzielnic osiągają IP20 (ochrona przed ciałami stałymi >12 mm). Montaż wymaga zabudowy w szafie sterowniczej.
• Czy zasilacz ma wbudowane zabezpieczenie przeciwprzeciążeniowe? Zintegrowany bezpiecznik chroni przed zwarciami. W przypadku przeciążenia prądu wyjściowego, zależnie od charakterystyki bezpiecznika, może nastąpić jego zadziałanie. Producent zaleca dobór odpowiedniego zabezpieczenia po stronie pierwotnej.
