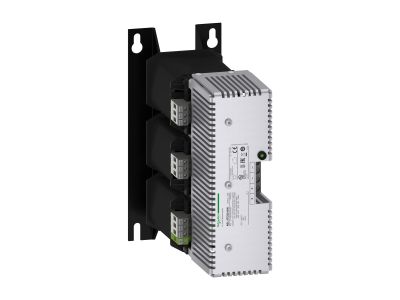

ZAS.PROST. 3~400VAC, 24VDC, 30A | ABL8TEQ24300 Schneider Electric

Opis i Kluczowe Cechy

Trójfazowy, filtrowany zasilacz prostowniczy ABL8TEQ24300 marki Schneider Electric przeznaczony jest do zasilania urządzeń automatyki przemysłowej napięciem stałym 24 V DC. Oferuje znamionowy prąd wyjściowy 30 A i moc 720 W, co zapewnia stabilne zasilanie nawet dla wymagających odbiorników. Kompaktowa obudowa o szerokości 185 mm ułatwia zabudowę na szynie DIN w szafach sterowniczych.

• Znamionowe napięcie wejściowe 3~400 V AC: umożliwia bezpośrednie podłączenie do sieci trójfazowej, co redukuje konieczność stosowania dodatkowych transformatorów.
• Prąd wyjściowy 30 A przy 24 V DC: wystarczający do zasilania sterowników PLC, przekaźników, czujników i siłowników w rozbudowanych instalacjach automatyki.
• Moc znamionowa 720 W: zapewnia rezerwę mocy dla urządzeń o zmiennym poborze prądu, zwiększając niezawodność systemu.
• Wskaźnik diagnostyczny LED z przodu: umożliwia szybką ocenę stanu pracy zasilacza i identyfikację ewentualnych usterek bez konieczności demontażu.
• Montaż na szynie DIN o szerokości 185 mm: ułatwia instalację w standardowych rozdzielnicach i szafach sterowniczych, oszczędzając miejsce.

Zgodność z Normami

Zasilacz ABL8TEQ24300 posiada certyfikaty UL 508, CULus, KC oraz EAC, co potwierdza jego zgodność z wymaganiami bezpieczeństwa w Ameryce Północnej, Korei oraz w krajach Euroazjatyckiej Unii Celnej. Posiada także oznaczenie CE, świadczące o spełnieniu odpowiednich dyrektyw europejskich.

Zastosowanie

Dzięki stabilnemu napięciu wyjściowemu 24 V DC i dużej wydajności prądowej zasilacz ten znajduje zastosowanie w wielu gałęziach przemysłu oraz automatyki budynkowej. Sprawdzi się tam, gdzie wymagane jest niezawodne zasilanie urządzeń elektronicznych.

• Zasilanie sterowników PLC, paneli HMI oraz przemysłowych komputerów w liniach produkcyjnych.
• Dostarczanie napięcia do siłowników, zaworów proporcjonalnych i przekaźników w systemach automatyki.
• Zasilanie czujników, mierników oraz urządzeń komunikacyjnych w sieciach przemysłowych.
• Wykorzystanie w branżach: transport, pakowanie, kontrola jakości, żywność i napoje, górnictwo, ropa i gaz oraz wodociągi.

Wskazówki Montażowe

Montaż zasilacza powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w pozycji pionowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami oraz wartością prądu znamionowego. Zaleca się stosowanie wyłącznika termomagnetycznego GV2RT07 jako zabezpieczenia nadprądowego. Moment dokręcania zacisków oraz pozostałe parametry montażu należy sprawdzić w dokumentacji technicznej producenta.

FAQ

• Czy zasilacz posiada diodę LED sygnalizującą stan pracy? Tak, na przednim panelu znajduje się wskaźnik diagnostyczny LED, który umożliwia szybkie rozpoznanie stanu normalnej pracy lub awarii.
• Jaki stopień ochrony ma zasilacz ABL8TEQ24300? W dostępnych danych nie podano stopnia IP. Urządzenie jest przeznaczone do montażu wewnątrz szaf sterowniczych, gdzie standardowo zapewnia się ochronę przed dotykiem – zalecane jest umieszczenie w obudowie o odpowiednim stopniu ochrony.
• Jaki typ wyłącznika zabezpieczającego jest zalecany? Producent rekomenduje zastosowanie wyłącznika termomagnetycznego GV2RT07 jako zabezpieczenia przeciążeniowego i zwarciowego po stronie wejściowej AC.
