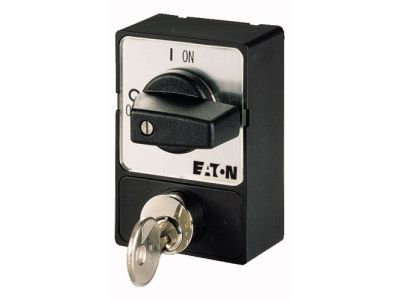

Zamknięcie cylindryczne łącznika krzywkowego SVA-T3 P/T | 050974 Eaton

Alternatywny kod produktu: SVA-T3

Opis i Kluczowe Cechy

Zamknięcie cylindryczne łącznika krzywkowego SVA-T3 P/T (symbol 050974) to akcesorium umożliwiające mechaniczne blokowanie rękojeści łącznika. Przeznaczone do współpracy z łącznikami krzywkowymi o wielkościach konstrukcyjnych T0, T3 i P1, zapewnia bezpieczne odcięcie obwodu w instalacjach o napięciu 690 V i prądzie 20 A. Klasa ochrony przód IP65 gwarantuje odporność na pył i bryzgi wodne w trudnych warunkach przemysłowych.

• Napięcie znamionowe 690 V / prąd znamionowy 20 A: Umożliwia bezpieczną pracę w obwodach o wysokim napięciu i znacznym obciążeniu, bez ryzyka przegrzania styków łącznika.
• Klasa ochrony przód IP65: Odporność na wnikanie pyłu i strug wody z przodu obudowy – idealna do zastosowań w wilgotnym lub zapylonym środowisku.
• Bębenkowy zamek blokujący: Mechanicznie unieruchamia rękojeść w pozycji wyłączenia, uniemożliwiając przypadkowe załączenie – kluczowe dla bezpieczeństwa podczas konserwacji.
• Kompatybilność z wielkościami T0, T3, P1: Uniwersalne dopasowanie do różnych łączników krzywkowych, co ułatwia standaryzację w instalacjach.
• Konstrukcja natynkowa z izolacją: Montaż centralny, pośredni lub w rozdzielaczu IVS – elastyczność przy zabudowie w szafach i obudowach.

Zgodność z Normami

Produkt spełnia wymagania normy IEC/EN 60947-3, dotyczącej łączników krzywkowych i osprzętu sterowniczego. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Zamknięcie cylindryczne przeznaczone jest do blokowania łączników krzywkowych w instalacjach sterowania i bezpieczeństwa. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest odcięcie zasilania na czas przeglądów lub procesów technologicznych.

• Wyłączanie bezpieczeństwa w maszynach i urządzeniach przemysłowych – zapobiega nieautoryzowanemu załączeniu.
• Sterowanie odbiornikami w obwodach ręcznych i stanowiskach montażowych.
• Blokada pozycji wyłączonej w rozdzielnicach obudowy natynkowej – ochrona przed przypadkowym włączeniem przez osoby nieupoważnione.
• Zastosowania w technice budowlanej oraz innych instalacjach wymagających wysokiej odporności na warunki zewnętrzne.

Wskazówki Montażowe

Montaż zamknięcia cylindrycznego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Elementy osprzętu montuje się na szynie TH35 lub w odpowiedniej obudowie natynkowej zgodnie z dokumentacją producenta. Moment dokręcania śrub mocujących oraz przekrój przewodów muszą być dobrane do prądu znamionowego instalacji. Po montażu należy sprawdzić poprawność mechanicznego blokowania rękojeści.

FAQ

• Czy zamknięcie ma podświetlenie LED? Nie. Jest to wyłącznie element mechaniczny z bębenkowym zamkiem blokującym – nie zawiera żadnych elementów elektrycznych ani podświetlenia.
• Jaki jest stopień ochrony z tyłu obudowy? W danych producenta podano tylko klasę ochrony przód IP65. Tył obudowy może mieć niższy stopień ochrony (zależny od konkretnej konfiguracji montażu).
• Czy mogę zainstalować zamknięcie z łącznikiem krzywkowym innej serii? Zamknięcie przeznaczone jest do łączników krzywkowych wielkości T0, T3 i P1. Przed montażem sprawdź zgodność wymiarów i mocowań z dokumentacją łącznika.
