Zamek bezpieczeństwa z ryglem 12N, 2NC/1NO MKey5 -2N Jokab Safety | 2TLA050003R0100 ABB

Alternatywny kod produktu: 2TLA050003R0100

Opis i Kluczowe Cechy

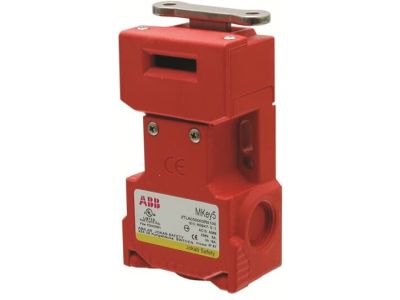

Zamek bezpieczeństwa z ryglem MKey5 -2N (symbol 2TLA050003R0100) to mechaniczne urządzenie blokujące przeznaczone do monitorowania stanu osłon i drzwi w maszynach oraz szafach sterowniczych. Korpus wykonany z tworzywa sztucznego, siła trzymania rygla wynosi 12N. Zestaw wyposażony jest w standardowy klucz uruchamiający, a osłona zawiera 2 styki normalnie otwarte (NO) oraz 1 styk normalnie zamknięty (NC).

• Siła trzymania 12N: Zapewnia pewne utrzymanie osłony w pozycji zamkniętej, eliminując ryzyko przypadkowego otwarcia podczas pracy maszyny.
• Styki 2NO/1NC: Pozwalają na integrację z systemami sterowania maszyną – zestyki NO służą do sygnalizacji otwarcia osłony, natomiast NC do blokady bezpieczeństwa.
• 3 wejścia kablowe M20: Umożliwiają elastyczne prowadzenie przewodów zasilających i sygnałowych, zachowując odpowiednią szczelność instalacji.
• Korpus z tworzywa sztucznego: Odporny na korozję i czynniki chemiczne, lekki, a jednocześnie wytrzymały mechanicznie.
• Zestaw z kluczem: Standardowy klucz ułatwia montaż i późniejsze uruchomienie zamka, bez konieczności dodatkowych narzędzi.

Zgodność z Normami

Zamek spełnia wymogi norm bezpieczeństwa maszynowego, w tym EN ISO 14119 oraz EN 60204-1. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach wymagających blokady bezpieczeństwa zgodnie z dyrektywą maszynową 2006/42/WE.

Zastosowanie

Zamek blokady bezpieczeństwa MKey5 -2N znajduje zastosowanie w miejscach wymagających monitorowania stanu osłon ruchomych i drzwi w celu zapewnienia bezpieczeństwa personelu.

• Blokada drzwi i osłon w szafach sterowniczych i rozdzielnicach – zabezpieczenie przed dostępem podczas pracy układów elektrycznych.
• Monitorowanie osłon ruchomych w maszynach przemysłowych – automatyczne zatrzymanie maszyny w przypadku otwarcia osłony.
• Stosowanie w systemach zabezpieczeń linii produkcyjnych – identyfikacja otwarcia osłony i blokada urządzeń niebezpiecznych.
• Zastosowanie w windach i platformach – blokada drzwi do kabiny zapobiegająca ruchowi podczas otwarcia.

Wskazówki Montażowe

Montaż zamka powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie, w którym będzie montowany zamek. Zamek mocuje się do ramy maszyny, natomiast klucz uruchamiający montowany jest na ruchomej części osłony. Ważne jest zachowanie odpowiedniego luzu między ryglem a kluczem, aby zapewnić pewne zatrzaskiwanie i blokadę. Przewody sygnałowe należy prowadzić przez wejścia kablowe M20, dbając o ich odpowiednie uszczelnienie.

FAQ

• Czy zamek MKey5 -2N posiada funkcję bezpiecznego odblokowania? Tak – wszystkie modele serii MKey posiadają funkcję bezpiecznej blokady z możliwością bezpiecznego odblokowania w sytuacjach awaryjnych.
• Jakie materiały kontaktów stosowane są w zestykach 2NO/1NC? Dane techniczne nie określają materiału styków. Zaleca się sprawdzenie dokumentacji produktu lub karty katalogowej w celu uzyskania szczegółowych informacji.
• Czy zamek może być stosowany w warunkach agresywnego środowiska chemicznego? Korpus wykonany z tworzywa sztucznego zapewnia odporność na wiele czynników chemicznych, jednak w przypadku agresywnych środowisk zaleca się dodatkową weryfikację odporności materiału.
