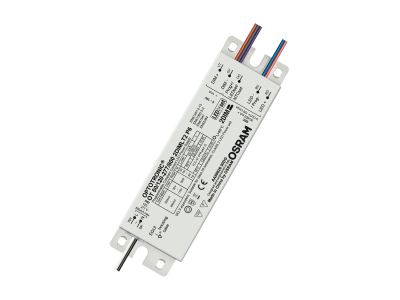

Zalilacz OPTOTRONIC OT 50/120-277/800 2DIM LT2 P | 4052899173781 Ledvance

Opis i Kluczowe Cechy

Zasilacz LED OPTOTRONIC OT 50/120-277/800 2DIM LT2 P (symbol 4052899173781) to zaawansowany statecznik elektroniczny o mocy 50 W, zaprojektowany do sterowania modułami LED w aplikacjach profesjonalnych. Łączy w sobie dwie funkcje ściemniania – AstroDIM z 5 niezależnymi poziomami oraz izolowany interfejs 0…10 V – co daje elastyczność w systemach oświetlenia zewnętrznego i przemysłowego. Dzięki ochronie przeciwprzepięciowej do 6 kV (klasa I/II) oraz zakresowi temperatury pracy od -40°C do 55°C urządzenie zapewnia niezawodność w wymagających warunkach.

• Funkcjonalność 2DIM (AstroDIM + 0…10 V): Umożliwia elastyczne sterowanie oświetleniem – od autonomicznego ściemniania astronomicznego z 5 poziomami po integrację z systemami telezarządzania, bez konieczności stosowania dodatkowych sterowników.
• Ochrona przeciwprzepięciowa do 6 kV: Zabezpiecza zasilacz i podłączone moduły LED przed przepięciami atmosferycznymi i łączeniowymi, zwiększając trwałość instalacji.
• Regulowany prąd wyjściowy (do 1400 mA) z interfejsem LEDset2: Pozwala precyzyjnie dopasować parametry pracy do konkretnego modułu LED za pomocą jednego dodatkowego przewodu, optymalizując strumień świetlny i efektywność.
• Szybkie programowanie przy braku napięcia znamionowego: Umożliwia konfigurację parametrów (np. poziomów AstroDIM) bez konieczności podłączania zasilania, co skraca czas uruchomienia i zwiększa bezpieczeństwo.
• Podwójna izolacja między wejściem a wyjściem LED: Gwarantuje bezpieczeństwo użytkowania w oprawach klasy ochronności I oraz II, eliminując ryzyko porażenia prądem.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw dotyczących niskiego napięcia (LVD) i kompatybilności elektromagnetycznej (EMC). Posiada certyfikat CE oraz jest zgodny z powszechnie obowiązującymi normami bezpieczeństwa dla elektronicznych stateczników LED. Ze względu na zaawansowane funkcje ochronne i izolacyjne zaleca się stosowanie zgodnie z wytycznymi producenta.

Zastosowanie

Zasilacz OPTOTRONIC OT 50 2DIM LT2 P został zaprojektowany do profesjonalnych instalacji oświetleniowych, gdzie wymagana jest wysoka niezawodność oraz elastyczne sterowanie. Sprawdza się w następujących scenariuszach:

• Oświetlenie ulic, parkingów i przestrzeni miejskich – tryb AstroDIM automatycznie dostosowuje poziom światła do pory dnia i nocy.
• Oświetlenie przemysłowe i magazynowe – regulacja 0…10 V umożliwia zdalne zarządzanie natężeniem w systemach BMS lub PLC.
• Oprawy klasy I i II – podwójna izolacja i szeroki zakres temperatury pracy (-40…55°C) pozwalają na montaż w obiektach o różnym stopniu ochrony.
• Systemy oświetlenia awaryjnego i dekoracyjnego – programowalne poziomy ściemniania oraz zabezpieczenie przed przegrzaniem (NTC/LEDset2) zwiększają bezpieczeństwo i trwałość.

Wskazówki Montażowe

Montaż i podłączenie zasilacza powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami oraz dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu w oprawach oświetleniowych lub rozdzielnicach – nie wymaga szyny TH35, lecz miejsce montażu musi zapewnić odpowiedni przepływ powietrza. Przekrój przewodów zasilających należy dobrać do maksymalnego prądu wejściowego (ok. 0,5 A przy 120 V). Moment dokręcania zacisków oraz sposób podłączenia interfejsów LEDset2, 0…10 V i NTC należy realizować zgodnie z instrukcją. Do programowania wymagany jest sprzęt OT Programmer i oprogramowanie Tuner4TRONIC.

FAQ

• Jakie tryby ściemniania oferuje ten zasilacz? Urządzenie łączy dwa tryby w jednym: AstroDIM (autonomiczne ściemnianie astronomiczne z 5 niezależnymi poziomami) oraz izolowany interfejs 0…10 V (sterowanie zewnętrznym sygnałem). Oba tryby są dostępne jednocześnie, co pozwala na elastyczną konfigurację.
• Czy zasilacz można programować bez podłączonego napięcia? Tak, producent przewidział szybkie programowanie przy braku napięcia znamionowego. Do konfiguracji parametrów (np. progów AstroDIM, prądu LEDset2) wykorzystuje się sprzęt OT Programmer i oprogramowanie Tuner4TRONIC.
• Do jakich opraw jest przeznaczony ten model? Zasilacz może być stosowany w oprawach o klasie ochronności I oraz II dzięki podwójnej izolacji między wejściem a wyjściem LED. Nie wymaga uziemienia, ale może być używany w systemach z przewodem ochronnym.
