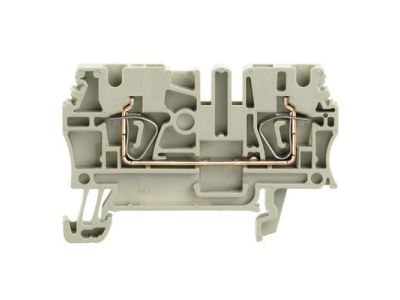

Załączka szynowa przelotowa, sprężynowa, szara ZDU 2.5 GR | 1683310000 Weidmuller

Opis i Kluczowe Cechy

Załączka szynowa przelotowa sprężynowa w kolorze szarym (symbol 1683310000) to uniwersalne złącze służące do bezpiecznego i szybkiego łączenia przewodów w instalacjach elektrycznych. Przystosowana do przewodów o przekroju 2,5 mm², wytrzymuje napięcie do 800 V i prąd ciągły do 24 A, co pozwala na stosowanie w obwodach zasilających i sterowniczych o średnim obciążeniu. Sprężynowa technologia zacisku gwarantuje pewne połączenie bez konieczności użycia narzędzi.

• Przekrój przewodu 2,5 mm²: Umożliwia podłączenie przewodów o typowym przekroju stosowanym w instalacjach elektrycznych, zapewniając elastyczność w doborze okablowania.
• Napięcie znamionowe 800 V: Wysoka izolacja elektryczna daje bezpieczeństwo pracy w obwodach o podwyższonym napięciu, redukując ryzyko przebicia.
• Prąd znamionowy 24 A: Pozwala na bezpieczne przewodzenie prądu o znacznym natężeniu przy zachowaniu niskiej rezystancji styku, bez ryzyka przegrzewania.
• Złącze sprężynowe: Szybki montaż przewodu – wystarczy wsunąć odizolowany koniec, a sprężyna automatycznie dociska go do szyny. Brak konieczności dokręcania śrub.
• Kompaktowa obudowa do montażu na szynie TH35: Łatwy montaż w rozdzielnicach i szafach sterowniczych, oszczędność miejsca na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz wymaganiami dyrektyw niskonapięciowych. Posiada oznaczenie CE, potwierdzające zgodność z wymogami Unii Europejskiej.

Zastosowanie

Załączka szynowa przelotowa przeznaczona jest do łączenia przewodów w obwodach rozdzielczych i sterowniczych. Sprawdza się w miejscach, gdzie wymagane jest szybkie i pewne połączenie bez użycia narzędzi.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Dystrybucja napięcia w szafach sterowniczych maszyn i urządzeń.
• Realizacja połączeń w puszkach instalacyjnych i przepustach kablowych.
• Używana jako element przejściowy w systemach automatyki budynkowej (np. łączenie czujników, siłowników).

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Zacisk montuje się na szynie DIN TH35 (35 mm). Przewód przed włożeniem do złącza należy odizolować na długość zalecaną przez producenta. Dla przewodów o przekroju 2,5 mm² nie jest wymagane stosowanie tulejek – wystarczy odizolowana żyła. Nie przekraczać parametrów znamionowych (prąd 24 A, napięcie 800 V). Po zamontowaniu zaleca się sprawdzenie siły osadzenia przewodu lekkim pociągnięciem.

FAQ

• Czy złącze sprężynowe wymaga użycia narzędzi? Nie, przewód wprowadza się bezpośrednio do otworu – sprężyna samoczynnie dociska go do szyny. Ewentualne zwolnienie blokady następuje za pomocą wkrętaka przez otwór zwalniający.
• Jaki stopień ochrony ma listwa? Stopień ochrony zależy od obudowy, w której jest zamontowana. Sama listwa jako element wewnętrzny rozdzielnicy nie posiada własnego IP – przy montażu w szafie sterowniczej o odpowiednim IP (np. IP54) zachowuje się jej szczelność.
• Czy listwa nadaje się do przewodów linkowych? Tak, złącze sprężynowe przyjmuje zarówno przewody jednożyłowe, jak i linkowe bez tulejek (dla przekrojów do 2,5 mm²). W przypadku przewodów wielodrutowych zaleca się użycie tulejek dla zachowania optymalnego kontaktu.
