Zaciski szczękowe dla Cu-Band, AKS-CU-BAND | 107197 Eaton

Alternatywny kod produktu: AKS-CU-BAND

Opis i Kluczowe Cechy

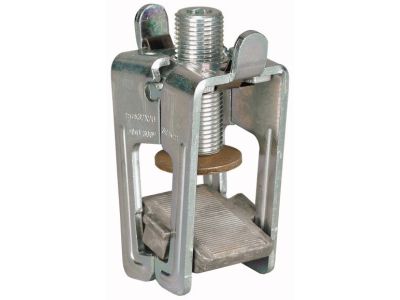

Zacisk szczękowy AKS-CU-BAND (symbol 107197) to wysokoprądowy element przyłączeniowy do szyn zbiorczych miedzianych Cu-Band. Przeznaczony do systemów SASY60i i SASY185i, oferuje prąd znamionowy Ie 800 A przy szerokości zaledwie 41 mm. Przestrzeń zacisków 32x25 mm zapewnia elastyczność podłączenia przewodów miedzianych o różnych przekrojach.

• Prąd znamionowy Ie 800 A: umożliwia bezpieczne przewodzenie wysokich prądów bez ryzyka przegrzania styków.
• Szerokość 41 mm: kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy.
• Kompatybilność z szynami zbiorczymi 20x5/10 do 30x10 mm: uniwersalne dopasowanie do popularnych wymiarów szyn miedzianych.
• Obsługa podwójnego i potrójnego profilu T: zwiększa możliwości podłączeń i elastyczność konfiguracji.
• Elastyczne przekroje przyłączy – od 3x20x1 do 2x(10x32x1) lub 32x25 mm: dostosowanie do różnych przekrojów przewodów miedzianych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania bezpieczeństwa dla aparatury rozdzielczej niskiego napięcia.

Zastosowanie

Zacisk szczękowy AKS-CU-BAND stosowany jest w rozdzielnicach i systemach dystrybucji energii, szczególnie przy budowie magistral szyn zbiorczych.

• Przyłączanie szyn zbiorczych w rozdzielnicach głównych i podrozdzielniach.
• W systemach SASY60i i SASY185i do dystrybucji energii o dużym obciążeniu prądowym.
• W instalacjach przemysłowych i komercyjnych wymagających bezpiecznego przesyłu wysokich prądów.
• Do łączenia przewodów miedzianych z szynami w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Dokręcaj śruby zgodnie z momentem podanym w dokumentacji producenta. Dobierz przekrój przewodów do prądu Ie 800 A. Zacisk montowany jest bezpośrednio na szynie zbiorczej – upewnij się, że powierzchnie są czyste i odpowiednio przygotowane.

FAQ

• Dla jakich szyn zbiorczych przeznaczony jest zacisk? Zacisk jest przeznaczony do szyn miedzianych Cu-Band o wymiarach od 20x5/10 do 30x10 mm.
• Jaki prąd znamionowy ma ten zacisk? Prąd znamionowy Ie wynosi 800 A, co zapewnia bezpieczną pracę przy wysokich obciążeniach.
• Czy zacisk jest kompatybilny z systemem SASY60i? Tak, zacisk został zaprojektowany do stosowania z systemami SASY60i i SASY185i.
