Zaciski szczękowe 95-185mm, AKS185 | 107195 Eaton

Alternatywny kod produktu: AKS185

Opis i Kluczowe Cechy

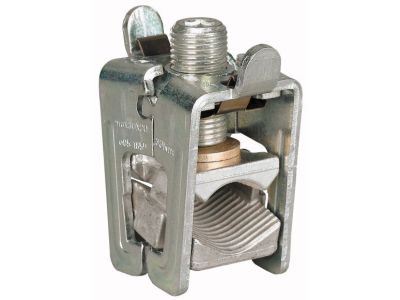

Zacisk szczękowy AKS185 (symbol 107195) to element przyłączający przewody o przekroju od 95 do 185 mm² do szyn zbiorczych systemów SASY60i i SASY185i. Dzięki prądowi znamionowemu Ie = 500 A zapewnia bezpieczne i niezawodne połączenie w rozdzielnicach głównych oraz punktach rozdziału energii. Szerokość modułu wynosi 38 mm.

• Prąd znamionowy Ie = 500 A: Gwarantuje stabilną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Przekroje przyłączy 95–185 mm²: Umożliwia podłączenie szerokiego zakresu przewodów, od grubych kabli głównych po nieco mniejsze odgałęzienia.
• Kompatybilność z szynami SASY60i i SASY185i (20x5/10 do 30x10 mm): Pasuje do popularnych profili szyn zbiorczych, w tym podwójnego i potrójnego profilu T.
• Szerokość 38 mm: Zwarta konstrukcja ułatwia montaż w ciasnych rozdzielnicach, oszczędzając miejsce na szynie TH35.
• Wykonanie szczękowe: Umożliwia szybkie i pewne mocowanie bez konieczności stosowania dodatkowych narzędzi do szyn zbiorczych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja powinny odbywać się zgodnie z wytycznymi producenta oraz przepisami krajowymi.

Zastosowanie

Zacisk szczękowy AKS185 znajduje zastosowanie w rozdzielnicach głównych, tablicach rozdzielczych oraz punktach rozdziału energii w budynkach przemysłowych i komercyjnych. Przeznaczony jest do podłączania przewodów do szyn zbiorczych w systemach niskiego napięcia.

• Podłączanie kabli zasilających do szyn głównych w rozdzielnicach budynków użyteczności publicznej i przemysłowych.
• Tworzenie punktów odgałęźnych w systemach rozdziału energii o dużym obciążeniu (500 A).
• Łączenie przewodów o dużym przekroju z szynami profilu T (podwójnego i potrójnego) w instalacjach wymagających wysokiej niezawodności.
• Modernizacja istniejących rozdzielnic – łatwa wymiana zacisków bez ingerencji w szynę zbiorczą.

Wskazówki Montażowe

Montaż zacisku szczękowego AKS185 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem prac. Urządzenie przeznaczone jest do montażu na szynie zbiorczej SASY60i lub SASY185i (20×5/10 do 30×10 mm) – nie wymaga szyny TH35. Przekrój przewodów należy dobrać do znamionowego prądu obciążenia (500 A) oraz warunków instalacji. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta (brak w dostarczonych danych – zaleca się użycie klucza dynamometrycznego). Przed pierwszym włączeniem sprawdzić poprawność mocowania i izolacji.

FAQ

• Czy zacisk AKS185 pasuje do standardowej szyny DIN TH35? Nie – jest przeznaczony wyłącznie do szyn zbiorczych systemów SASY60i i SASY185i o wymiarach od 20×5/10 do 30×10 mm, w tym profili podwójnych i potrójnych T.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Zakres przyłączy wynosi od 95 do 185 mm². Nie należy stosować przewodów o przekroju mniejszym niż 95 mm² ani większym niż 185 mm².
• Czy zacisk wymaga dodatkowego zabezpieczenia przed korozją? Zacisk wykonany jest z materiałów odpornych na korozję (miedź/stal pokryta odpowiednią powłoką) – w normalnych warunkach pracy w rozdzielnicy nie wymaga dodatkowej ochrony. W środowiskach agresywnych należy stosować środki zgodnie z zaleceniami producenta.
