Zaciski szczękowe 150-300mm, AKS300 | 107196 Eaton

Alternatywny kod produktu: AKS300

Opis i Kluczowe Cechy

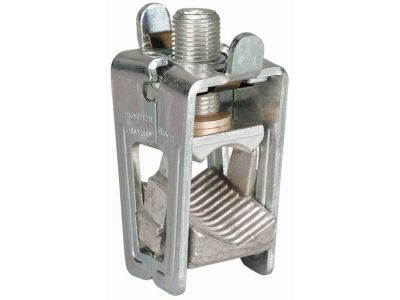

Zacisk szczękowy AKS300 (numer katalogowy 107196) przeznaczony do przyłączania przewodów o przekroju 150–300 mm² do szyn zbiorczych. Zaprojektowany do współpracy z systemami SASY60i oraz SASY185i, obsługuje szyny zbiorcze o wymiarach od 20×5/10 mm do 30×10 mm oraz podwójny i potrójny profil T. Prąd znamionowy Ie wynosi 600 A, a szerokość modułu to 41 mm, co pozwala na bezpieczne prowadzenie dużych obciążeń w kompaktowej obudowie rozdzielnicy.

• Prąd znamionowy Ie 600 A: gwarantuje bezpieczne przesyłanie wysokich obciążeń bez ryzyka przegrzania styków – idealne do rozdzielnic głównych i przemysłowych.
• Przekrój przyłączy 150–300 mm²: umożliwia elastyczny dobór przewodów w zależności od wymagań instalacji, bez konieczności stosowania dodatkowych przejściówek.
• Szerokość 41 mm: kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, ułatwiając uporządkowane prowadzenie okablowania.
• Kompatybilność z SASY60i i SASY185i: zapewnia łatwą integrację z istniejącymi systemami szyn zbiorczych oraz szybki montaż bez modyfikacji.
• Obsługa szyn 20×5/10 do 30×10 mm oraz podwójnego i potrójnego profilu T: wszechstronność zastosowania w różnych konfiguracjach szyn zbiorczych – od standardowych po wielopoziomowe.

Zgodność z Normami

Zacisk AKS300 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości obowiązujących w Unii Europejskiej. Przed montażem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Zacisk szczękowy AKS300 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne przyłączanie przewodów o dużym przekroju do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.

• Przyłączanie kabli zasilających w rozdzielnicach głównych budynków komercyjnych i przemysłowych.
• Dystrybucja energii w systemach szyn zbiorczych SASY60i i SASY185i w rozdzielnicach głównych.
• Łączenie przewodów o przekroju 150–300 mm² z szynami zbiorczymi w instalacjach o wysokim zapotrzebowaniu na prąd.
• Wykorzystanie w systemach z podwójnym i potrójnym profilem T do rozbudowy istniejących rozdzielnic.

Wskazówki Montażowe

Montaż zacisku AKS300 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Zacisk montuje się bezpośrednio na szynie zbiorczej o wymiarach od 20×5/10 mm do 30×10 mm – dokręcaj śruby momentem zalecanym przez producenta. Przekrój przyłączanego przewodu (150–300 mm²) dobierz do obciążenia i zabezpieczeń obwodu. Nie przekraczaj prądu znamionowego Ie = 600 A.

FAQ

• Z jakimi systemami szyn zbiorczych współpracuje zacisk AKS300? Zacisk AKS300 jest kompatybilny z systemami SASY60i i SASY185i, obsługuje szyny o wymiarach od 20×5/10 mm do 30×10 mm oraz podwójny i potrójny profil T.
• Jaki przekrój przewodów można podłączyć do zacisku AKS300? Zakres podłączanych przewodów wynosi od 150 do 300 mm², co pozwala na bezpieczne przyłączanie kabli o dużej średnicy w instalacjach o wysokim obciążeniu.
• Jaki prąd znamionowy ma zacisk AKS300? Prąd znamionowy Ie wynosi 600 A, co czyni go odpowiednim do rozdzielnic głównych i przemysłowych, gdzie występują znaczne obciążenia.
