Zaciski rozszerzające 70mm INV/INS do NSX400 4P Compact NSX | LV432493 Schneider Electric

Opis i Kluczowe Cechy

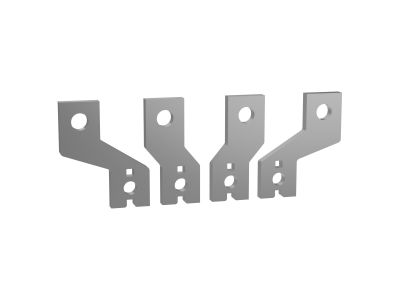

Zaciski rozszerzające 70mm INV/INS do wyłączników Compact NSX (symbol LV432493) to dedykowane akcesorium przeznaczone do montażu na wyłącznikach NSX400 w wersji 4-biegunowej. Umożliwiają wygodne przyłączenie przewodów nawet w ciasnych rozdzielnicach, zachowując pełną spójność z aparaturą serii Compact NSX.

• Długość rozszerzenia 70 mm: Zapewnia dodatkową przestrzeń przyłączeniową, ułatwiając prowadzenie i zaciskanie przewodów bez nadmiernego gięcia.
• Przeznaczenie do wyłączników NSX400 4P: Gwarantuje idealne dopasowanie do wyłączników o prądzie znamionowym 400 A w konfiguracji 4-biegunowej, zarówno w wersjach z funkcją INV, jak i INS.
• Konstrukcja dedykowana serii Compact NSX: Zachowanie zgodności wymiarowej i montażowej z aparaturą Schneider Electricder Electric, co eliminuje konieczność stosowania przejściówek.
• Wysoka wytrzymałość mechaniczna i elektryczna: Materiały i wykonanie dostosowane do pracy w obwodach o dużym obciążeniu prądowym, z zachowaniem norm bezpieczeństwa.
• Łatwy montaż na szynie TH35 lub bezpośrednio na wyłączniku: Osprzęt nie wymaga modyfikacji rozdzielnicy – wystarczy standardowe mocowanie zgodne z dokumentacją wyłącznika.

Zgodność z Normami

Zaciski rozszerzające LV432493 są zgodne z wymaganiami norm europejskich dedykowanymi dla akcesoriów do wyłączników kompaktowych. Posiadają oznaczenie CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją techniczną wyłącznika oraz ogólnymi zasadami instalacji elektrycznych.

Zastosowanie

Zaciski rozszerzające 70 mm stosuje się w instalacjach wymagających elastyczności przyłączeniowej, szczególnie w rozdzielnicach głównych i obwodach zasilających. Polecane są w następujących scenariuszach:

• Podłączenie przewodów o dużym przekroju do wyłączników NSX400 4P w rozdzielnicach przemysłowych i komercyjnych.
• Modernizacja istniejących rozdzielnic – zwiększenie przestrzeni przyłączeniowej bez wymiany wyłącznika.
• Tworzenie zestawów rozdzielczych z wyłącznikami Compact NSX, gdzie wymagane jest zachowanie porządku i ergonomii okablowania.
• Szybkie przełączanie między funkcjami INV/INS (odłącznik/rozłącznik) bez konieczności stosowania dodatkowych adapterów.

Wskazówki Montażowe

Montaż zacisków rozszerzających może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem prac. Należy postępować zgodnie z instrukcją producenta wyłącznika Compact NSX oraz dokumentacją akcesorium. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu znamionowego wyłącznika (400 A). Moment dokręcania śrub zacisków – zgodnie z zaleceniami w karcie katalogowej (zwykle w zakresie 2–6 Nm dla podobnych akcesoriów). Po zamontowaniu sprawdzić poprawność osadzenia i dokręcenia wszystkich połączeń.

FAQ

• Czy zaciski rozszerzające są kompatybilne ze wszystkimi wersjami wyłączników Compact NSX? Są przeznaczone wyłącznie do wyłączników NSX400 w konfiguracji 4-biegunowej. Przed zakupem zalecamy sprawdzenie oznaczeń na wyłączniku (symbol LV432493 odpowiada wersji 70 mm dla wariantów INV/INS).
• Jaki jest maksymalny przekrój przewodu, jaki można podłączyć? Producent nie podaje jednoznacznej wartości w nazwie – zalecamy dobór przekroju według norm dla prądu 400 A oraz fizycznych możliwości zacisku (zwykle do 240 mm² w standardowych zaciskach NSX). Szczegółowe dane znajdują się w dokumentacji wyłącznika.
• Czy montaż zacisków zmienia parametry wyłącznika (np. obniża prąd znamionowy)? Nie, akcesorium jedynie przedłuża punkty przyłączeniowe, nie wpływa na charakterystykę wyłącznika. Wszystkie parametry znamionowe (np. 400 A, napięcie izolacji) pozostają bez zmian.
