Zaciski rozgałęźne 4-polowe 2x25/2x16mm2 | KH24C Hager

Opis i Kluczowe Cechy

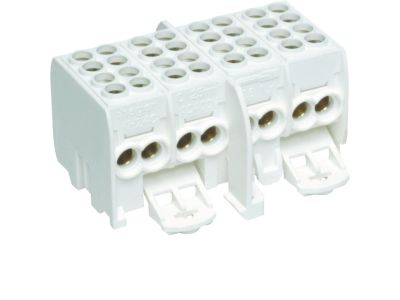

Zaciski rozgałęźne KH24C to 4-polowe złącze umożliwiające bezpieczne i uporządkowane rozgałęzianie przewodów w rozdzielnicach. Konstrukcja przewidziana dla dwóch zakresów przekrojów: 2×25 mm² oraz 2×16 mm², co pozwala na łączenie przewodów o różnej grubości – ułatwia to prowadzenie instalacji bez konieczności stosowania dodatkowych listew zaciskowych.

• 4-polowe: Cztery niezależne tory umożliwiają jednoczesne rozgałęzienie dla czterech obwodów – oszczędność miejsca i przejrzysty układ połączeń.
• Przekrój wejścia/wyjścia 2×25 mm² i 2×16 mm²: obsługa przewodów o przekroju do 25 mm² (dwa przewody) oraz do 16 mm² (dwa przewody) – elastyczność przy łączeniu odbiorników o różnych mocach.
• Konstrukcja rozgałęźna: dedykowana do tworzenia punktów rozdziału bez przerywania głównego przewodu – minimalizacja liczby połączeń i ryzyka przegrzania.
• Montaż bez narzędzi (typowy dla zacisków sprężynowych): szybkie i pewne podłączenie przewodów bez konieczności dokręcania – skraca czas instalacji.

Zgodność z Normami

Zaciski rozgałęźne serii KH24C spełniają wymagania europejskich norm bezpieczeństwa dla osprzętu łączeniowego w rozdzielnicach (DIN). Posiadają oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Montaż i eksploatacja zgodnie z zaleceniami producenta gwarantują niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Zaciski KH24C znajdują zastosowanie wszędzie tam, gdzie potrzebne jest pewne i przejrzyste rozgałęzienie przewodów w rozdzielnicy lub puszce przyłączeniowej. Idealne do instalacji mieszkaniowych, biurowych i przemysłowych.

• Rozgałęzianie obwodów oświetleniowych i gniazd wtyczkowych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów zasilających z różnymi przekrojami (np. 25 mm² wejście, 16 mm² wyjście do podłączenia mniejszych odbiorników).
• Tworzenie punktów rozdziału w szafach sterowniczych i automatyce budynkowej – ułatwia późniejszą rozbudowę instalacji.
• Stosowanie jako alternatywa dla tradycyjnych listew zaciskowych – szybszy montaż i mniejsza zajętość miejsca na szynie DIN.

Wskazówki Montażowe

Montaż zacisków rozgałęźnych KH24C może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zaciski przeznaczone są do montażu na szynie TH35 (DIN) – należy je zablokować w odpowiedniej pozycji. Przekrój podłączanych przewodów musi być zgodny z wartościami podanymi na obudowie (25 mm² oraz 16 mm²). Przy podłączaniu przewodów sprężynowych nie wymagane jest dokręcanie; przed włożeniem przewodu upewnij się, że dźwignia (jeśli występuje) jest otwarta. Dopuszczalna temperatura pracy zgodna z klasą izolacji – nie przekraczaj 70°C na połączeniu.

FAQ

• Jaki przekrój przewodu mogę podłączyć do zacisku KH24C? Zacisk posiada dwa tory: do każdego z czterech biegunów można podłączyć jeden przewód o przekroju do 25 mm² oraz drugi o przekroju do 16 mm² (razem 2×25 lub 2×16 mm² na biegun). Nie przewidziano podłączenia przewodów o mniejszym przekroju bez dodatkowych tulejek – zawsze stosuj odpowiednie końcówki.
• Czy zacisk jest wyposażony w mechanizm sprężynowy czy śrubowy? Na podstawie dostępnych danych (symbol KH24C) nie można jednoznacznie określić rodzaju zacisku. W przypadku wątpliwości sprawdź oznaczenie na obudowie lub kartę katalogową. Typowo zaciski rozgałęźne tego typu wykorzystują technologię sprężynową (push-in lub lever), co przyspiesza montaż.
• Jakie jest maksymalne napięcie robocze dla tego zacisku? Producent nie podał w danych wejściowych znamionowego napięcia izolacji. W standardowych warunkach rozdzielnic niskiego napięcia (do 400 V AC) zaciski tego typu są bezpieczne, ale zawsze kieruj się oznaczeniami na produkcie. Jeżeli potrzebujesz dokładnych danych – skontaktuj się z producentem lub dystrybutorem.
