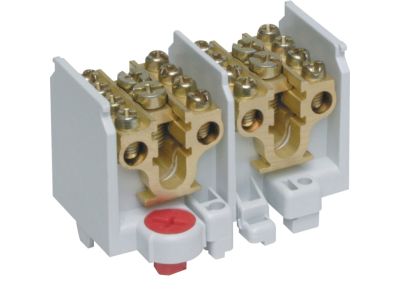

Zaciski rozgałęźne 2-polowe 4x25mm2 | K25A Hager

Opis i Kluczowe Cechy

Zaciski rozgałęźne 2-polowe K25A to profesjonalne rozwiązanie do rozgałęziania przewodów w instalacjach elektrycznych. Dzięki czterem punktom podłączeniowym (2 na biegun) i maksymalnemu przekrojowi przewodu 25 mm² umożliwiają bezpieczne i pewne łączenie odbiorników o znacznym zapotrzebowaniu prądowym. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach na szynie TH35.

• 2-polowe (4 zaciski): Dwa bieguny (np. faza i neutralny) – pozwala na przejrzyste rozgałęzienie obwodów jednofazowych bez zbędnych mostków.
• Przekrój przewodów do 25 mm²: Możliwość podłączenia grubych żył stosowanych w obwodach o dużym obciążeniu – zapewnia niską rezystancję połączeń i minimalizuje ryzyko przegrzania.
• Solidne zaciski śrubowe: Pewne mocowanie przewodów, odporne na drgania – gwarantuje długotrwałą stabilność połączeń w instalacjach przemysłowych i mieszkaniowych.
• Montaż na szynie TH35: Szybkie i bezpieczne umieszczenie w standardowej rozdzielnicy – oszczędza czas instalatora i ułatwia przyszłą rozbudowę.
• Kompaktowa obudowa z materiałów izolacyjnych: Zapewnia ochronę przed przypadkowym dotykiem części pod napięciem – podwyższa bezpieczeństwo użytkowania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada deklarację zgodności CE. Przeznaczony do montażu w instalacjach wykonanych zgodnie z aktualnymi przepisami (w tym PN-IEC 60364).

Zastosowanie

Zaciski rozgałęźne K25A sprawdzają się wszędzie tam, gdzie konieczne jest bezpieczne rozdzielenie przewodów w szafach sterowniczych i rozdzielnicach. Idealne do:

• Rozgałęziania obwodów zasilających w instalacjach mieszkaniowych i biurowych (np. linie gniazd, oświetlenie).
• Łączenia przewodów w szafach automatyki przemysłowej, gdy zachodzi potrzeba wyprowadzenia kilku odbiorów z jednego źródła.
• Wykonywania połączeń w systemach fotowoltaicznych lub innych instalacjach wymagających dużych przekrojów przewodów.
• Tworzenia przejrzystych rozgałęzień w rozdzielnicach głównych budynków.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Zaciski montować na szynie TH35 (DIN), a przewody podłączać do odpowiednich otworów, dokręcając śruby zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobrać do spodziewanego obciążenia. Nie przekraczać maksymalnego przekroju 25 mm² na zacisk.

FAQ

• Jaki maksymalny przekrój przewodu mogę podłączyć do zacisku K25A? Do każdego zacisku można podłączyć przewód o przekroju do 25 mm² (linka lub drut).
• Czy zaciski są przeznaczone do montażu na szynie DIN? Tak, obudowa naciskana jest na szynę TH35 (35 mm) – montaż zatrzaskowy, bez użycia narzędzi.
• Ile biegunów ma ten model? Jest to wersja 2-polowa – posiada dwa osobne bieguny (np. L i N), każdy z dwoma zaciskami (łącznie 4 punkty podłączeniowe).
