Zaciski rozgałęźne 2-polowe 2x35mm2 | K22 Hager

Opis i Kluczowe Cechy

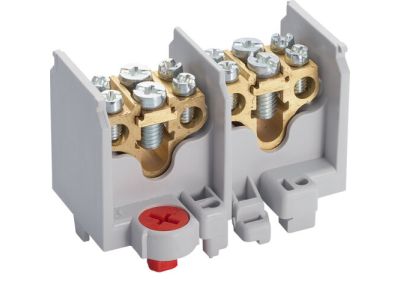

Zaciski rozgałęźne K22 to dwubiegunowe złącze umożliwiające bezpieczne i pewne rozgałęzienie przewodów o maksymalnym przekroju 2x35 mm². Konstrukcja zacisków zapewnia niską rezystancję styku, co przekłada się na minimalne straty mocy i stabilne połączenie w instalacjach elektrycznych. Dwa zaciski na każdy biegun pozwalają na wygodne wyprowadzenie odgałęzienia bez konieczności stosowania dodatkowych listew.

• 2‑polowe rozgałęzienie: Umożliwia podłączenie dwóch przewodów na każdym biegunie, co ułatwia tworzenie odgałęzień w rozdzielnicach i puszkach bez lutowania czy skręcania.
• Przekrój 2x35 mm²: Duża powierzchnia zacisku pozwala na obsługę przewodów o znacznym przekroju, co jest kluczowe w obwodach głównych i liniach zasilających o wysokim obciążeniu.
• Materiał o wysokiej przewodności: Zaciski wykonane z miedzi lub mosiądzu niklowanego (zależnie od wersji) minimalizują nagrzewanie się połączenia i zapewniają trwałość przez lata.
• Montaż na szynie DIN: Standardowy zatrzask umożliwia szybki i stabilny montaż na szynie TH35 w rozdzielnicach modułowych.
• Kompaktowa budowa: Niewielka szerokość modułu oszczędza miejsce w szafie rozdzielczej, co jest istotne przy gęstym okablowaniu.

Zgodność z Normami

Producent nie podaje konkretnych numerów norm, jednak zaciski K22 są zaprojektowane zgodnie z ogólnymi wymogami bezpieczeństwa i jakości dla sprzętu elektroinstalacyjnego. Posiadają certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Zaleca się stosowanie ich w instalacjach wykonanych według norm serii IEC/EN 60998.

Zastosowanie

Zaciski rozgałęźne K22 znajdują zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i pewne rozgałęzienie przewodów o dużym przekroju – zarówno w rozdzielnicach głównych, jak i pomocniczych.

• Rozgałęzianie obwodów zasilających w tablicach rozdzielczych i szafach sterowniczych.
• Łączenie przewodów w puszkach odgałęźnych przy modernizacjach i rozbudowie instalacji.
• Tworzenie punktów odgałęźnych przy zasilaniu maszyn i urządzeń w przemyśle.
• Wyprowadzenie odgałęzienia dla obwodów oświetleniowych lub gniazd wtykowych w instalacjach budynkowych.

Wskazówki Montażowe

Montaż zacisków K22 mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Zaciski przeznaczone są do montażu na szynie TH35 (DIN). Przewody należy odizolować na długość wynikającą z instrukcji producenta, a następnie wsunąć w otwory zacisków i dokręcić śruby z momentem dokręcania zgodnym z dokumentacją (zwykle 2–3 Nm). Dobór przekroju przewodów powinien uwzględniać obciążalność prądową i warunki chłodzenia. Po montażu zaleca się sprawdzenie poprawności połączenia za pomocą inspekcji wizualnej i próby pociągnięcia przewodu.

FAQ

• Czy zaciski K22 nadają się do przewodów miedzianych i aluminiowych? Producent nie określa bezpośrednio materiału przewodu. Ze względów bezpieczeństwa zaleca się stosowanie zacisków do przewodów miedzianych. W przypadku aluminium należy skonsultować się z producentem lub stosować pastę przeciwutleniającą.
• Jaki jest stopień ochrony IP tych zacisków? Producent nie podaje stopnia ochrony. Jako element montowany wewnątrz rozdzielnicy, typowo osiąga ochronę IP20 przy zamkniętych drzwiach rozdzielnicy. W przypadku montażu w strefie wilgotnej wymagana jest dodatkowa obudowa.
• Czy jeden zacisk może obsłużyć przewód 35 mm² i cieńszy przewód jednocześnie? Tak, konstrukcja 2x35 mm² pozwala na podłączenie dwóch przewodów o łącznym przekroju do 35 mm² na biegun. Możliwe jest łączenie przewodów o różnych przekrojach (np. 25 mm² + 10 mm²), o ile mieszczą się w zakresie zacisku.
