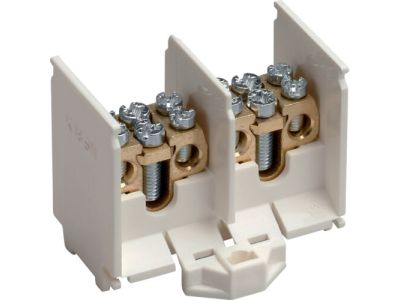

Zaciski rozgałęźne 2-polowe 25/2x16mm2 | K18SN Hager

Opis i Kluczowe Cechy

Zaciski rozgałęźne 2-polowe o symbolu K18SN przeznaczone są do bezpiecznego i pewnego łączenia przewodów w instalacjach elektrycznych. Dzięki prądowi znamionowemu 25 A oraz możliwości podłączenia dwóch przewodów o przekroju do 16 mm² każdy, zapewniają elastyczne rozgałęzianie obwodów w rozdzielnicach.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o średnim obciążeniu, minimalizując ryzyko przegrzania styków.
• Podłączenie dwóch przewodów do 16 mm² każdy: Ułatwia tworzenie odgałęzień bez stosowania dodatkowych listew zaciskowych.
• Budowa 2-polowa: Obsługuje dwa bieguny (np. fazowy i neutralny) w kompaktowej obudowie, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi przepisami.

Zastosowanie

Zaciski rozgałęźne K18SN znajdują zastosowanie w rozdzielnicach elektrycznych, gdzie umożliwiają bezpieczne rozgałęzianie przewodów w różnych scenariuszach instalacyjnych.

• Łączenie odgałęzień w szafach sterowniczych i rozdzielczych.
• Dystrybucja zasilania do kilku odbiorników z jednego obwodu.
• Wykonywanie połączeń w instalacjach oświetleniowych i gniazd wtykowych.
• Systemy automatyki budynkowej (np. sterowanie oświetleniem, roletami).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przewody należy podłączyć zgodnie z oznaczeniami na zaciskach, dokręcając śruby odpowiednim momentem (zgodnie z dokumentacją producenta). Przekrój przewodów musi być dobrany do prądu obciążenia. Zaleca się stosowanie końcówek kablowych dla przewodów wielożyłowych.

FAQ

• Jaki jest stopień ochrony tych zacisków? Jako element aparatury modułowej montowanej w rozdzielnicach, zaciski rozgałęźne mają standardowy stopień ochrony IP20 (ogólna zasada dla wnętrza rozdzielnic).
• Czy można podłączyć przewody o różnych przekrojach? Każdy z dwóch torów umożliwia podłączenie przewodu o przekroju do 16 mm². Można stosować różne przekroje w poszczególnych torach, pod warunkiem że nie przekraczają maksymalnego przekroju.
• Jakie napięcie maksymalne mogą przenosić? Napięcie znamionowe nie zostało podane w dostępnych danych. Zaciski są typowo stosowane w instalacjach niskiego napięcia (230/400 V) zgodnie z przeznaczeniem do rozdzielnic. W razie wątpliwości należy sprawdzić dokumentację producenta.
