Zaciski rozgałęźne 1-polowe 1X35 | K65 Hager

Opis i Kluczowe Cechy

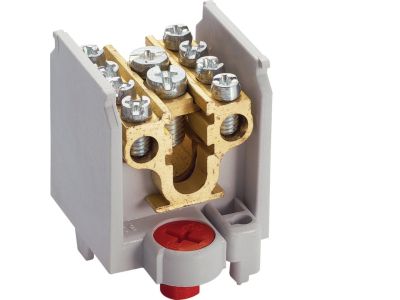

Zaciski rozgałęźne K65 to jednobiegunowe złącze przeznaczone do łączenia przewodów o przekroju do 35 mm². Dzięki konstrukcji modułowej montowane są na szynie DIN TH35, co ułatwia instalację w rozdzielnicach i szafach sterowniczych. Solidne wykonanie zapewnia pewne połączenie elektryczne w obwodach niskiego napięcia.

• 1‑polowe: przeznaczone do rozgałęziania jednego przewodu fazowego lub neutralnego, upraszczają okablowanie w rozdzielnicy.
• Przekrój przewodu do 35 mm²: umożliwiają łączenie grubych żył, np. w obwodach zasilających, bez ryzyka przeciążenia mechanicznego zacisku.
• Montaż na szynie TH35: szybkie zatrzaśnięcie w standardowej szynie DIN pozwala na oszczędność miejsca i uporządkowanie instalacji.
• Bezobsługowe połączenie: śrubowy zacisk zapewnia trwały i pewny kontakt, a brak konieczności stosowania narzędzi specjalnych ułatwia pracę instalatora.
• Kompaktowa obudowa: niewielkie wymiary pozwalają na stosowanie w ciasnych rozdzielnicach przy zachowaniu odstępów izolacyjnych.

Zgodność z Normami

Zaciski rozgałęźne K65 spełniają wymagania europejskich norm dotyczących złączek do przewodów. Posiadają certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Zaciski K65 są stosowane w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych, gdzie konieczne jest rozgałęzienie przewodów bez stosowania skrętek lub łączenia listew.

• Rozgałęzianie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów o dużym przekroju w szafach sterowniczych i rozdzielczych.
• Tworzenie punktów odgałęźnych w obwodach oświetleniowych i siłowych.
• Wykonywanie połączeń w instalacjach fotowoltaicznych i magazynów energii (przewody DC).

Wskazówki Montażowe

Montaż zacisków rozgałęźnych K65 może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zaciski mocuje się poprzez zatrzaśnięcie na szynie TH35. Dokręcanie śrub zaciskowych należy przeprowadzić zgodnie z momentem podanym w dokumentacji producenta (zwykle 1,2–1,5 Nm dla przewodów 35 mm²). Przekrój przewodu dopasować do obciążenia – nie przekraczać wartości znamionowej zacisku (max. 35 mm²). Po wykonaniu połączenia sprawdzić siłę docisku i poprawność ułożenia żyły w zacisku.

FAQ

• Czy zaciski K65 nadają się do przewodów linkowych? Tak, konstrukcja śrubowa z dociskiem płaskim umożliwia pewne zamocowanie zarówno przewodów sztywnych (drut), jak i linkowych z końcówką tulejkową.
• Jaki stopień ochrony mają zaciski? Produkt nie ma zdefiniowanego stopnia IP – przeznaczony jest do montażu wewnątrz rozdzielnic, gdzie ochrona przed pyłem i wilgocią zapewniana jest przez obudowę rozdzielnicy.
• Czy można stosować je do przewodów fazowych? Tak, zacisk jest jednopolowy i może być używany w obwodach prądu przemiennego (AC) i stałego (DC) do napięcia 400 V (typowe dla złączek śrubowych). W dokumentacji producenta należy sprawdzić maksymalne napięcie znamionowe.
