Zaciski rozgałęźne 1-polowe 1x25/4x16mm2 | K03SN Hager

Opis i Kluczowe Cechy

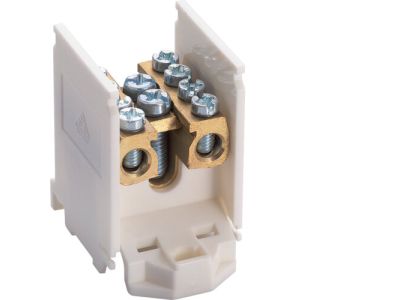

Zaciski rozgałęźne 1-polowe K03SN to element łączeniowy umożliwiający bezpieczne i pewne rozgałęzienie przewodu fazowego w rozdzielnicy. Dzięki konstrukcji przyjmującej przewód główny o przekroju do 25 mm² oraz cztery odgałęzienia o przekroju do 16 mm² każde, zaciski zapewniają elastyczne rozprowadzenie zasilania przy zachowaniu niskiej rezystancji połączenia. Kompaktowa budowa ułatwia montaż nawet w ograniczonej przestrzeni szafy elektrycznej.

• 1-polowa konstrukcja: Pozwala na rozgałęzienie jednej fazy (L) w obwodzie, co upraszcza prowadzenie instalacji i redukuje liczbę punktów łączeniowych.
• Przewód główny do 25 mm²: Umożliwia podłączenie przewodu o dużym przekroju, co przekłada się na małe spadki napięcia i zdolność przenoszenia wyższych obciążeń.
• Cztery odgałęzienia do 16 mm² każde: Daje możliwość odchodzenia czterech niezależnych obwodów z jednego punktu, co ułatwia organizację rozdzielnicy i oszczędza miejsce.
• Bezpieczne połączenie śrubowe: Zapewnia trwały i niskooporowy styk, odporny na wibracje i zmiany temperatury (szczegóły dotyczące momentu dokręcania w dokumentacji producenta).
• Kompaktowe wymiary: Umożliwiają montaż w ciasnych rozdzielnicach, a przejrzyste oznaczenie ułatwia identyfikację podczas instalacji i serwisu.

Zgodność z Normami

Zaciski rozgałęźne K03SN są produkowane zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiadają certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Zaciski przeznaczone są do stosowania w rozdzielnicach i szafach sterowniczych instalacji elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych. Szczególnie przydatne w miejscach, gdzie konieczne jest bezpieczne rozgałęzienie przewodu fazowego dla wielu odbiorów.

• Rozgałęzienie zasilania w rozdzielnicach głównych i podrzędnych – jedna faza dla kilku obwodów odbiorczych.
• Łączenie przewodów w szafach sterowniczych dla zasilania styczników, przekaźników i innych urządzeń modułowych.
• Punkt rozdziału w instalacjach oświetleniowych i gniazd wtyczkowych, gdzie kilka obwodów wychodzi z jednego źródła.
• Modernizacja istniejących rozdzielnic – szybkie dodanie nowych odgałęzień bez konieczności stosowania dodatkowych listew zaciskowych.

Wskazówki Montażowe

Montaż zacisków rozgałęźnych K03SN powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Zaciski montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy odizolować na odpowiednią długość, wsunąć w otwory zacisków i dokręcić śruby momentem określonym w dokumentacji producenta. Przekrój przewodów dobrać do spodziewanego prądu obciążenia i zabezpieczeń nadprądowych.

FAQ

• Jaki jest maksymalny przekrój przewodu głównego i odgałęzień? Zaciski K03SN przyjmują przewód główny o przekroju do 25 mm² oraz każdy z czterech odgałęzień do 16 mm². Dane te wynikają bezpośrednio z oznaczenia produktu.
• Czy zaciski nadają się do przewodów linkowych? Konstrukcja zacisków śrubowych umożliwia podłączenie zarówno przewodów litych (drut), jak i linkowych – zaleca się jednak stosowanie tulejek zaciskowych dla przewodów wielodrutowych, aby zapewnić prawidłowy styk i uniknąć uszkodzenia żył.
• Jaki jest prąd znamionowy tych zacisków? Producent nie podał wartości prądu znamionowego w dostępnych danych. W instalacjach dobór obciążenia należy oprzeć na dopuszczalnym obciążeniu przewodów oraz zabezpieczeniach nadprądowych, zgodnie z normami instalacyjnymi.
