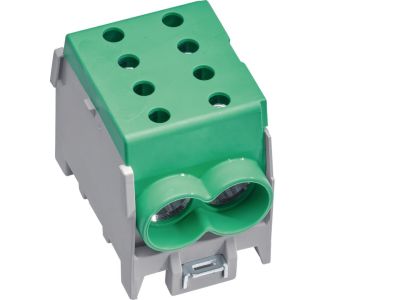

Zaciski rozgałęźne 1-polowe 1x25/2x16mm2 | KH70GN Hager

Opis i Kluczowe Cechy

Zaciski rozgałęźne 1-polowe KH70GN przeznaczone są do bezpiecznego łączenia i rozgałęziania przewodów o przekroju 1x25 mm² oraz 2x16 mm². Konstrukcja umożliwia szybkie i pewne połączenie bez konieczności stosowania dodatkowych listew zaciskowych. Dzięki kompaktowej budowie oszczędzają miejsce w rozdzielnicy.

• 1-polowa konstrukcja: dedykowana do jednego bieguna instalacji, co ułatwia prowadzenie przewodów fazowych, neutralnych lub ochronnych.
• Możliwość podłączenia przewodów 1x25 mm² oraz 2x16 mm²: elastyczność przy łączeniu odbiorników o różnych przekrojach, bez potrzeby stosowania przejściówek.
• Rozgałęzienie w jednym punkcie: redukcja liczby połączeń i minimalizacja ryzyka poluzowania styków.
• Bezobsługowa konstrukcja: po zamontowaniu nie wymaga konserwacji, co obniża koszty eksploatacji instalacji.

Zgodność z Normami

Zaciski rozgałęźne KH70GN spełniają wymagania obowiązujących europejskich norm bezpieczeństwa oraz posiadają certyfikat CE. Przeznaczone do stosowania w instalacjach wykonanych zgodnie z normą IEC 60364 (PN-IEC 60364).

Zastosowanie

Zaciski rozgałęźne 1-polowe sprawdzają się wszędzie tam, gdzie konieczne jest bezpieczne połączenie kilku przewodów w jednym punkcie. Idealne do montażu w rozdzielnicach, puszkach instalacyjnych oraz szafach sterowniczych.

• Rozgałęzianie obwodów oświetleniowych i gniazd wtykowych.
• Łączenie przewodów zasilających w instalacjach przemysłowych i mieszkaniowych.
• Tworzenie punktów odgałęźnych dla sterowania odbiornikami (np. styczniki, przekaźniki).
• Rozbudowa istniejących instalacji bez konieczności wymiany całego okablowania.

Wskazówki Montażowe

Montaż zacisków rozgałęźnych może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przewody należy odizolować na długość zgodną z zaleceniami producenta. Zacisk dokręcać z momentem siły podanym w dokumentacji technicznej. Przekrój przewodów powinien być dobrany do prądu obciążenia i zabezpieczeń obwodu. Zaciski montuje się na szynie DIN TH35 lub bezpośrednio na podłożu – w zależności od wersji (brak danych – sprawdź instrukcję).

FAQ

• Czy zacisk KH70GN nadaje się do przewodów linkowych? Tak, konstrukcja umożliwia podłączenie zarówno przewodów linkowych, jak i drutowych (sztywnych) o podanych przekrojach. Zaleca się użycie końcówek tulejkowych dla przewodów linkowych.
• Jaka jest temperatura pracy zacisku? Producent nie podaje konkretnego zakresu temperaturowego. Standardowo zaciski stosowane w instalacjach wewnątrz pomieszczeń pracują w otoczeniu od -5°C do +40°C. W przypadku ekstremalnych warunków należy skonsultować się z dokumentacją techniczną.
• Czy można łączyć przewody o różnych przekrojach (np. 25 mm² z 16 mm²)? Tak, zacisk umożliwia jednoczesne podłączenie jednego przewodu 25 mm² oraz dwóch przewodów 16 mm², co pozwala na łączenie różnych odbiorników bez dodatkowych przejściówek.
