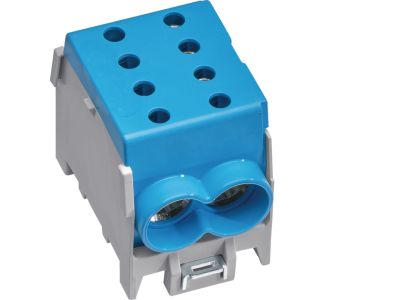

Zaciski rozgałęźne 1-polowe 1x25/2x16mm2 | KH70B Hager

Opis i Kluczowe Cechy

Zaciski rozgałęźne jednowejściowe (1-polowe) o oznaczeniu KH70B umożliwiają bezpieczne i pewne łączenie przewodów o przekrojach 1x25 mm² oraz 2x16 mm². Przeznaczone do stosowania w rozdzielnicach elektrycznych – zapewniają stabilne połączenie bez konieczności lutowania lub stosowania dodatkowych listew zaciskowych.

• Przekrój przyłącza głównego 25 mm²: umożliwia podłączenie grubego przewodu zasilającego, co jest istotne w obwodach o większym obciążeniu.
• Dwa przyłącza 16 mm²: pozwalają na rozgałęzienie obwodu do dwóch odbiorników bez ryzyka przeciążenia pojedynczego zacisku.
• Konstrukcja 1-polowa: ułatwia integrację w rozdzielnicach modułowych, gdzie każdy biegun wymaga osobnego łączenia.
• Montaż na szynie DIN TH35: zgodność ze standardowym systemem szyn stosowanym w aparaturze modułowej.
• Niezawodna izolacja: materiał wykonania zapewnia bezpieczne odseparowanie przewodów, minimalizując ryzyko zwarć.

Zgodność z Normami

Zaciski rozgałęźne KH70B są zaprojektowane zgodnie z obowiązującymi normami europejskimi oraz posiadają certyfikat CE, co potwierdza ich bezpieczeństwo i zgodność z wymaganiami stosowania w instalacjach elektrycznych.

Zastosowanie

Zaciski te znajdują zastosowanie wszędzie tam, gdzie konieczne jest rozgałęzienie przewodów w rozdzielnicy – zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Rozgałęzianie linii zasilającej w rozdzielnicach głównych i podrozdzielnicach.
• Przyłączanie dwóch obwodów odbiorczych do jednego punktu zasilania.
• Łączenie przewodów w szafach sterowniczych i automatyce budynkowej.
• Stosowanie w miejscach, gdzie wymagana jest szybka i bezpieczna modyfikacja połączeń.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy zaciskach powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Zaciski przeznaczone są do montażu na szynie DIN TH35. Przed dokręceniem śrub należy zapoznać się z dokumentacją producenta dotyczącą zalecanego momentu dokręcania. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia oraz zabezpieczeń nadprądowych.

FAQ

• Czy zacisk nadaje się do przewodów miedzianych? Tak, jest przeznaczony do standardowych przewodów miedzianych o przekrojach podanych w specyfikacji.
• Jaki jest stopień ochrony tego produktu? Producent nie podaje konkretnego stopnia IP w dostępnych danych. W typowych warunkach montażu wewnątrz rozdzielnicy ochronę IP20 zapewnia obudowa.
• Czy można łączyć przewody o różnych przekrojach w jednym zacisku? W tym modelu dopuszczalne jest jedno połączenie główne 25 mm² i dwa połączenia 16 mm². Nie należy łączyć innych kombinacji bez potwierdzenia w dokumentacji producenta.
