Zaciski przedłużające kątowe do NSX400/630, zestaw 3 szt Compact NSX | LV432484 Schneider Electric

Opis i Kluczowe Cechy

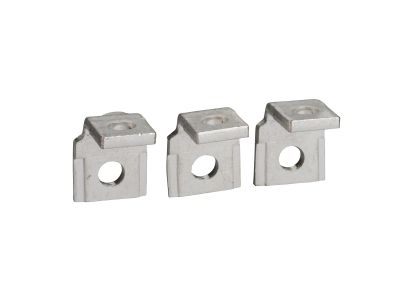

Zaciski przedłużające kątowe LV432484 marki Schneider Electricder Electric przeznaczone są do wyłączników Compact NSX400/630 oraz EasyPact CVS w konfiguracji 3-biegunowej. Zestaw zawiera 3 sztuki, co pozwala na kompletną rozbudowę jednego wyłącznika. Montowane na kątowniku prawym, ułatwiają dostęp do zacisków głównych i organizację przyłączy w szafie rozdzielczej.

• Kompatybilność z wyłącznikami Compact NSX400/630 oraz EasyPact CVS: uniwersalne akcesorium pasujące do szerokiej gamy urządzeń zabezpieczeniowych w instalacjach przemysłowych i budynkowych.
• Zestaw 3 sztuk (3P): kompletne wyposażenie dla wyłącznika 3-biegunowego – nie ma potrzeby dokupowania dodatkowych elementów.
• Montaż na kątowniku prawym: optymalne dopasowanie do konstrukcji wyłącznika i standardowej szyny DIN w rozdzielnicy.
• Oryginalne akcesorium Schneider Electricder Electric: gwarancja zgodności wymiarowej, wytrzymałości mechanicznej oraz bezproblemowej instalacji.
• Prosta rozbudowa zacisków: zwiększa przestrzeń roboczą podczas podłączania przewodów, ułatwia obsługę i konserwację.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami systemu Compact NSX i posiada certyfikację CE. Przeznaczony do montażu w rozdzielnicach spełniających wymogi europejskich norm IEC/EN. Stosowanie oryginalnych akcesoriów gwarantuje zachowanie pełnej zgodności z deklaracją producenta wyłącznika.

Zastosowanie

Zaciski przedłużające kątowe LV432484 znajdują zastosowanie wszędzie tam, gdzie konieczne jest wyprowadzenie przyłączy wyłącznika głównego w celu ułatwienia okablowania i konserwacji. Sprawdzają się zarówno w nowych instalacjach, jak i przy modernizacji istniejących.

• Rozdzielnice główne w budynkach przemysłowych i komercyjnych – ułatwiają podłączenie szyn zbiorczych i przewodów o dużym przekroju.
• Systemy zasilania awaryjnego i rozdzielnie podrzędne – pozwalają na ergonomiczne rozmieszczenie przewodów przy wyłącznikach NSX.
• Modernizacja i rozbudowa istniejących rozdzielnic – szybkie dostosowanie miejsca przyłączeniowego bez ingerencji w konstrukcję wyłącznika.
• Instalacje z wyłącznikami EasyPact CVS – zapewniają kompatybilność i spójność akcesoriów w ramach jednego systemu.

Wskazówki Montażowe

Montaż zacisków przedłużających kątowych może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia od wyłącznika. Zaciski należy mocować do kątownika prawego zgodnie z instrukcją producenta. Zaleca się stosowanie momentów dokręcania podanych w dokumentacji technicznej wyłącznika. Przekrój przyłączanych przewodów należy dobierać do prądu znamionowego obwodu i zgodnie z obowiązującymi normami. Przed rozpoczęciem prac należy upewnić się, że wyłącznik jest wyłączony i odizolowany od źródła zasilania.

FAQ

• Czy te zaciski pasują do wyłącznika Compact NSX250? Nie, zaciski LV432484 przeznaczone są wyłącznie do modeli NSX400/630 oraz kompatybilnych EasyPact CVS. Dla mniejszych serii (NSX100/160/250) należy stosować odpowiednie akcesoria.
• Czy zestaw wystarczy na jeden wyłącznik 3-biegunowy? Tak, zestaw zawiera 3 sztuki – kompletną liczbę potrzebną do rozbudowy wszystkich trzech biegunów wyłącznika 3P.
• Jaki jest stopień ochrony tych zacisków? Jako akcesorium montowane wewnątrz rozdzielnicy, nie posiada własnego stopnia ochrony IP. Po zamontowaniu w wyłączniku zachowuje parametry ochronne całego urządzenia, które zazwyczaj wynoszą IP20 dla wnętrza szafy.
