Zaciski ochronne 5x16+5x10 | KM10B Hager

Opis i Kluczowe Cechy

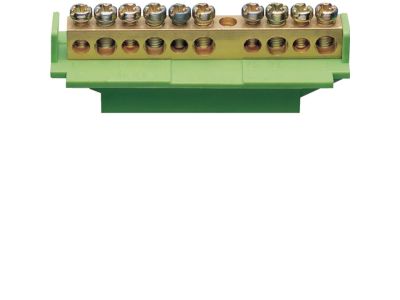

Zaciski ochronne KM10B przeznaczone są do bezpiecznego łączenia przewodów ochronnych (PE) i neutralnych (N) w rozdzielnicach elektrycznych. Model oferuje 5 przyłączy dla przewodów o przekroju 16 mm² oraz 5 przyłączy dla przewodów o przekroju 10 mm², co umożliwia elastyczne prowadzenie instalacji o zróżnicowanym obciążeniu. Dzięki zastosowaniu solidnych zacisków śrubowych (w standardzie DIN) połączenia są trwałe i odporne na poluzowanie podczas eksploatacji.

• 5 przyłączy 16 mm² + 5 przyłączy 10 mm²: umożliwiają podłączenie wielu przewodów ochronnych i neutralnych w jednym punkcie, oszczędzając miejsce w rozdzielnicy i upraszczając okablowanie.
• Konstrukcja zacisków ochronnych: zapewnia pewne i niskorezystancyjne połączenie z szyną PE/N, co minimalizuje ryzyko przegrzania i gwarantuje skuteczność ochrony przeciwporażeniowej.
• Montaż na szynie TH35 (DIN): umożliwia szybki i stabilny montaż w standardowych rozdzielnicach modułowych, bez konieczności stosowania dodatkowych uchwytów.
• Oznaczenie kolorystyczne (żółto-zielone dla PE, niebieskie dla N): ułatwia identyfikację funkcji poszczególnych torów podczas instalacji i późniejszej konserwacji.
• Wykonanie z materiałów izolacyjnych i przewodzących o wysokiej odporności termicznej: gwarantuje długą żywotność i bezpieczeństwo nawet w obciążonych obwodach.

Zgodność z Normami

Zaciski ochronne KM10B są zgodne z wymaganiami europejskich norm dotyczących urządzeń do łączenia przewodów ochronnych i neutralnych. Posiadają certyfikację CE, potwierdzającą spełnienie dyrektyw niskonapięciowych i odpowiedniego poziomu bezpieczeństwa. Producent deklaruje zgodność z powszechnie stosowanymi standardami DIN, co gwarantuje kompatybilność z typową aparaturą modułową.

Zastosowanie

Zaciski ochronne KM10B znajdują zastosowanie wszędzie tam, gdzie konieczne jest niezawodne połączenie przewodów ochronnych i neutralnych w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• W rozdzielnicach mieszkaniowych i przemysłowych – do łączenia przewodów PE i N z szyn zbiorczych.
• W instalacjach oświetleniowych i gniazd wtykowych – jako punkt rozdziału przewodu neutralnego.
• W automatyce budynkowej i sterownikach PLC – do bezpiecznego prowadzenia obwodów pomocniczych.
• W systemach uziemiających i połączeń wyrównawczych – jako zaciski ochronne dla konstrukcji stalowych.

Wskazówki Montażowe

Montaż i podłączanie zacisków ochronnych KM10B mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz wiedzę z zakresu instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Zaciski montuje się na szynie TH35 (DIN), dociskając je do momentu zatrzaśnięcia. Przewody należy przygotować zgodnie z przekrojem (16 mm² lub 10 mm²), odizolować na odpowiednią długość i dokręcić śruby zaciskowe momentem podanym w dokumentacji producenta (zwykle 2-3 Nm). Zbyt mocne dokręcenie może uszkodzić zacisk, a zbyt słabe – spowodować iskrzenie. Przekrój przewodów powinien być dobrany do obciążenia obwodu i zabezpieczeń nadprądowych.

FAQ

• Do czego służą zaciski ochronne KM10B? Służą do łączenia przewodów ochronnych (PE) i neutralnych (N) w rozdzielnicach, umożliwiając podpięcie wielu odgałęzień w jednym punkcie. Są niezbędne do zapewnienia ciągłości połączeń ochronnych.
• Jaka jest maksymalna liczba przewodów, które można podłączyć? Model KM10B posiada 5 przyłączy dla przewodów o przekroju 16 mm² oraz 5 przyłączy dla przewodów o przekroju 10 mm². Łącznie można podłączyć do 10 przewodów.
• Czy zaciski są odpowiednie do montażu w rozdzielnicach modułowych? Tak, są przystosowane do montażu na szynie DIN TH35, która jest standardem w rozdzielnicach modułowych. Dzięki temu można je łatwo zintegrować z aparaturą modułową.
