Zaciski ochronne 1x25+5x16+5x10 | KM11B Hager

Opis i Kluczowe Cechy

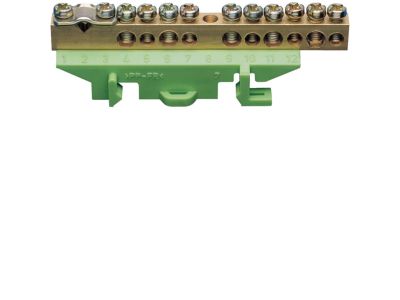

Zaciski ochronne KM11B (symbol KM11B) to listwa zaciskowa przeznaczona do wykonywania punktów rozdziału przewodów ochronnych (PE) i neutralnych (N) w rozdzielnicach elektrycznych. Model oferuje łącznie 11 przyłączy: jeden zacisk o przekroju 25 mm² do podłączenia przewodu głównego, pięć zacisków 16 mm² oraz pięć zacisków 10 mm² dla odgałęzień. Taka konfiguracja zapewnia elastyczność w przyłączaniu wielu przewodów bez potrzeby stosowania dodatkowych listew, co przyspiesza montaż i porządkuje instalację.

• 1 zacisk 25 mm²: umożliwia podłączenie przewodu głównego doprowadzającego potencjał ochronny lub neutralny, zapewniając niską rezystancję połączenia.
• 5 zacisków 16 mm²: przeznaczone dla odgałęzień o większym przekroju, np. dla obwodów o podwyższonym zapotrzebowaniu na prąd.
• 5 zacisków 10 mm²: służą do przyłączania standardowych przewodów odbiorczych, co ułatwia rozprowadzenie ochrony w całej rozdzielnicy.
• Kompaktowa budowa: listwa zajmuje minimalną szerokość modułu, oszczędzając miejsce w rozdzielnicy i ułatwiając prowadzenie przewodów.
• Trwałe połączenie śrubowe: każdy zacisk wyposażono w śruby umożliwiające pewne i powtarzalne dokręcenie – kluczowe dla zachowania ciągłości ochrony.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących zacisków ochronnych i neutralnych stosowanych w rozdzielnicach niskiego napięcia. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami. Montaż w systemie TN-S wymaga stosowania listew ochronnych o odpowiednich przekrojach – model KM11B został zaprojektowany z myślą o tych wymaganiach.

Zastosowanie

Zaciski ochronne KM11B znajdują zastosowanie w profesjonalnych instalacjach elektrycznych, szczególnie w rozdzielnicach głównych i podrozdzielnicach, gdzie konieczne jest bezpieczne rozdział przewodów PE i N.

• Wykonywanie punktów połączeniowych dla ochrony przeciwporażeniowej w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Podłączanie przewodów ochronnych do szyn wyrównawczych oraz uziomów.
• Rozdział przewodu neutralnego w instalacjach wieloobwodowych przy zachowaniu selektywności.
• Przyłączanie odbiorników wymagających osobnego przewodu ochronnego w systemie TN-S.

Wskazówki Montażowe

Montaż zacisków ochronnych powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Listwę mocuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój podłączanych przewodów należy dobrać do prądu obciążenia oraz wymogów norm ochrony przeciwporażeniowej. Śruby zacisków dokręcać momentem zgodnym z dokumentacją techniczną – zaleca się użycie momentomierza dla uzyskania powtarzalnej siły docisku.

FAQ

• Czy te zaciski nadają się jednocześnie dla przewodów PE i N? Tak, listwa KM11B jest uniwersalna – można ją stosować zarówno do przewodu ochronnego (PE), jak i neutralnego (N) w systemach TN-S. Należy jednak pamiętać o zachowaniu separacji między szynami PE i N w rozdzielnicy (zwykle stosuje się osobne listwy).
• Jaki maksymalny prąd może płynąć przez zaciski? Prąd znamionowy zależy od przekroju podłączonych przewodów oraz ich izolacji. Dla przewodu 25 mm² typowa obciążalność wynosi około 100-125 A, dla 16 mm² – 70-100 A, dla 10 mm² – 40-60 A. Ostateczne wartości określa projekt instalacji zgodny z normami.
• Czy do podłączenia przewodu grubego 25 mm² potrzebne są specjalne końcówki? Zaleca się stosowanie końcówek kablowych (np. oczkowych lub tulejkowych) o odpowiednim przekroju, aby zapewnić prawidłowy styk i uniknąć uszkodzenia drutu przy dokręcaniu śruby. W przypadku przewodów linkowych zalecane jest zarobienie końcówki.
