Zaciski klatkowe do wyłączników mocy DPX3 250 przyłącze AL/Cu (zestaw 4szt) | 421031 Legrand

Opis i Kluczowe Cechy

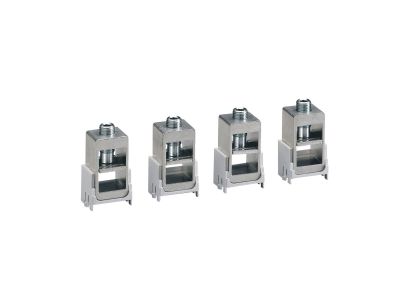

Zestaw czterech zacisków klatkowych przeznaczonych do wyłączników mocy serii DPX3 250. Umożliwiają przyłączanie przewodów miedzianych oraz aluminiowych, co zapewnia elastyczność w doborze okablowania. Maksymalny przekrój przewodu linkowego wynosi 150 mm², drutu – 180 mm², a szyn lub końcówek kablowych – 25 x 8 mm, co pozwala na obsługę obwodów o dużym obciążeniu prądowym.

• Przekrój przewodów Cu/Al: obsługa linek do 150 mm², drutu do 180 mm² oraz szyn/końcówek 25×8 mm – umożliwia bezpieczne przyłączanie przewodów o znacznym przekroju, stosowanych w rozdzielnicach głównych i zasilaniu przemysłowym.
• Zaciski klatkowe: konstrukcja zapewniająca pewny, samozaciskowy kontakt – eliminuje ryzyko poluzowania połączenia pod wpływem wibracji lub zmian temperatury.
• Kompatybilność z Al i Cu: możliwość łączenia zarówno przewodów miedzianych, jak i aluminiowych bez konieczności stosowania dodatkowych przejściówek – redukuje koszty i czas montażu.
• Zestaw 4 sztuk: komplet potrzebny do podłączenia jednego wyłącznika DPX3 250 (4 bieguny) – wygoda zakupu i pewność, że wszystkie zaciski pochodzą z tej samej serii.
• Dedykowane do DPX3 250: idealne dopasowanie do obudowy i torów prądowych wyłączników mocy Legrand DPX3 250 – gwarantuje zachowanie parametrów elektrycznych i mechanicznych.

Zgodność z Normami

Zaciski klatkowe zostały zaprojektowane i wyprodukowane zgodnie z ogólnymi normami europejskimi (CE) oraz standardami DIN dla akcesoriów łączeniowych stosowanych w rozdzielnicach niskiego napięcia. Brak szczegółowych numerów norm w dokumentacji technicznej – produkt spełnia wymogi bezpieczeństwa stawiane komponentom do wyłączników mocy.

Zastosowanie

Zestaw przeznaczony jest do montażu w wyłącznikach mocy serii DPX3 250, służących do zabezpieczania i sterowania obwodami w instalacjach przemysłowych, komercyjnych oraz budynkach użyteczności publicznej. Zaciski umożliwiają wykonanie niezawodnego przyłącza zasilania i odbiorów.

• Przyłączanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie szyn zbiorczych doprowadzających prąd do wyłączników DPX3 250.
• Podłączanie odbiorów o dużym poborze prądu (silniki, piece, transformatory).
• Modernizacja istniejących rozdzielnic – wymiana lub rozbudowa przyłączy.

Wskazówki Montażowe

Montaż zacisków oraz wszelkie prace przy wyłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed dokręceniem należy sprawdzić, czy przewód jest odpowiednio odizolowany i włożony na pełną głębokość zacisku. Moment dokręcania stosować zgodnie z dokumentacją techniczną wyłącznika DPX3 250. Przekrój przewodu dobrać do prądu obciążenia i zabezpieczeń nadprądowych.

FAQ

• Czy zaciski pasują do innych wyłączników DPX3 (np. 160)? Zaciski dedykowane są wyłącznie do wyłączników mocy DPX3 250. Do innych modeli (DPX3 125, 160) należy stosować odpowiednie akcesoria wskazane przez producenta.
• Czy można łączyć przewód aluminiowy bez specjalnej pasty? Tak, konstrukcja zacisku klatkowego została przystosowana do bezpośredniego łączenia Cu i Al bez konieczności stosowania past antykorozyjnych. Zaleca się jednak oczyszczenie powierzchni przed montażem.
• W zestawie są 4 sztuki – czy to wystarczy do wyłącznika 4-biegunowego? Tak, jeden wyłącznik DPX3 250 w wersji 4-biegunowej wymaga 4 zacisków do podłączenia przewodów liniowych (L1, L2, L3, N). Zestaw jest kompletnym rozwiązaniem.
