Zaciski klatkowe do wyłączników mocy DPX3 160 przyłącze AL/Cu (zestaw 3szt) | 421026 Legrand

Opis i Kluczowe Cechy

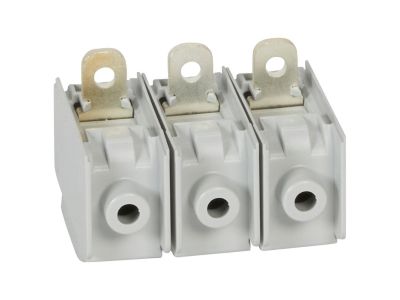

Zestaw zacisków klatkowych (symbol 421026) przeznaczony do wyłączników mocy serii DPX3 160. Umożliwia bezpieczne i pewne przyłącze przewodów miedzianych oraz aluminiowych o dużych przekrojach – maksymalnie 95 mm² dla linek i 120 mm² dla drutu, a także szyn lub końcówek kablowych o szerokości do 18 mm. Trzy zaciski w zestawie pozwalają na kompletne okablowanie obwodów trójfazowych. Dzięki konstrukcji klatkowej zapewniają niską rezystancję styku, minimalizują nagrzewanie i gwarantują długotrwałą niezawodność połączeń.

• Przeznaczenie do wyłączników DPX3 160: dedykowane akcesoria zapewniają idealne dopasowanie i zgodność mechaniczną z aparaturą tej serii, co ułatwia montaż i zwiększa bezpieczeństwo eksploatacji.
• Przyłącze przewodów Al i Cu: możliwość podłączania zarówno przewodów miedzianych, jak i aluminiowych – uniwersalność w instalacjach przemysłowych i mieszanych.
• Maksymalny przekrój przewodów: 1 x 95 mm² dla linek i 1 x 120 mm² dla drutu – obsługa dużych obciążeń prądowych bez ryzyka przeciążenia połączeń.
• Możliwość przyłączenia szyn / końcówek kablowych do 18 mm: elastyczność w łączeniu z listwami zbiorczymi lub grubymi końcówkami, typowa dla rozdzielnic głównych.
• Zestaw 3 sztuk: kompleksowe wyposażenie dla obwodów trójfazowych (L1, L2, L3) – jeden zakup wystarcza do podłączenia całego wyłącznika.

Zgodność z Normami

Akcesoria przeznaczone do współpracy z wyłącznikami mocy serii DPX3 160 są produkowane zgodnie z obowiązującymi normami europejskimi i posiadają oznakowanie CE. Stosowanie oryginalnych części gwarantuje zachowanie parametrów znamionowych całej aparatury oraz bezpieczeństwo instalacji.

Zastosowanie

Zaciski klatkowe dedykowane są do wyłączników mocy DPX3 160 i znajdują zastosowanie w rozdzielnicach głównych, tablicach przemysłowych oraz systemach dystrybucji energii. Przeznaczone do profesjonalnych instalacji, gdzie wymagane jest pewne i trwałe przyłącze przewodów o dużym przekroju.

• Podłączenie kabli zasilających w rozdzielnicach głównych i podrozdzielniach z wyłącznikami DPX3 160.
• Realizacja przyłączy przewodów aluminiowych w istniejących instalacjach bez konieczności stosowania przejściówek Cu-Al.
• Montaż w szafach sterowniczych i przemysłowych, gdzie wymagane jest przyłączenie szyn zbiorczych lub końcówek kablowych o szerokości do 18 mm.
• Zastosowanie w wymagających aplikacjach, gdzie kluczowa jest powtarzalność parametrów połączenia i odporność na wibracje.

Wskazówki Montażowe

Montaż zacisków klatkowych powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub eksploatacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Zaciski mocuje się zgodnie z instrukcją producenta wyłącznika DPX3 160 – zaleca się dokręcanie śrub momentem podanym w dokumentacji. Przekrój przewodów musi być dobrany do prądu znamionowego wyłącznika. Do przewodów aluminiowych stosuj odpowiednie pasty antykorozyjne (jeśli wymagane przez normy). Po zakończeniu montażu sprawdź siłę zacisku poprzez delikatne pociągnięcie przewodu.

FAQ

• Czy zaciski nadają się do przewodów aluminiowych? Tak, zaciski są przeznaczone zarówno do przewodów miedzianych (Cu), jak i aluminiowych (Al). Specjalna konstrukcja klatkowa zapewnia niski opór przejścia i minimalizuje ryzyko korozji elektrochemicznej.
• Jaki maksymalny przekrój przewodu można podłączyć? Maksymalny przekrój dla linki wynosi 1 x 95 mm², dla drutu 1 x 120 mm². Ponadto można przyłączyć szynę lub końcówkę kablową o szerokości do 18 mm.
• Czy zestaw zawiera trzy sztuki? Tak, w opakowaniu znajdują się trzy zaciski klatkowe – komplet do podłączenia trzech faz wyłącznika mocy DPX3 160.
