Zaciski klatkowe do DPX 400/630 300mm2 (drut), 240mm2 (linka) | 026250 Legrand

Opis i Kluczowe Cechy

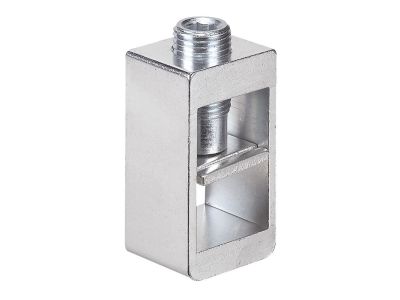

Zaciski klatkowe (tulejkowe) o symbolu 026250 przeznaczone do rozłączników serii DPX 400 i DPX 630. Komplet czterech zacisków umożliwia przyłączanie przewodów o dużych przekrojach bez konieczności stosowania końcówek kablowych – maksymalnie 300 mm² dla drutu oraz 240 mm² dla linki. Duża powierzchnia zacisku zapewnia pewny i stabilny styk elektryczny, co przekłada się na niezawodność połączeń w rozdzielnicach głównych i przemysłowych.

• Maksymalny przekrój przewodu (drut): 300 mm²: umożliwia podłączanie przewodów o dużej średnicy, typowych dla obwodów zasilających o wysokim prądzie, bez konieczności stosowania końcówek kablowych.
• Maksymalny przekrój przewodu (linka): 240 mm²: elastyczne przewody linkowe mogą być podłączane bezpośrednio, co ułatwia montaż w ciasnych przestrzeniach rozdzielnic.
• Komplet 4 sztuk: pełny zestaw zacisków wymagany do jednego rozłącznika – gotowy do montażu bez konieczności dodatkowego dokupowania.
• Konstrukcja klatkowa (tulejkowa): zapewnia równomierny docisk przewodu i dużą powierzchnię styku, co redukuje rezystancję przejścia i ryzyko nagrzewania się połączeń.
• Dedykowane do rozłączników DPX 400/630: gwarancja idealnego dopasowania mechanicznego i elektrycznego do określonych modeli, bez ryzyka niekompatybilności.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz deklaracji zgodności CE dla osprzętu przyłączeniowego stosowanego w rozdzielnicach niskiego napięcia. Przeznaczony do montażu w instalacjach zgodnych z wymogami IEC 60947 i odpowiednimi normami krajowymi.

Zastosowanie

Zaciski klatkowe 026250 zostały zaprojektowane do bezpiecznego i trwałego przyłączania przewodów zasilających w rozłącznikach bezpiecznikowych serii DPX 400/630. Sprawdzają się przede wszystkim w instalacjach wymagających dużych przekrojów przewodów – zarówno w nowych rozdzielnicach, jak i podczas modernizacji.

• Przyłączanie przewodów zasilających do rozłączników głównych w rozdzielnicach przemysłowych i budynkowych.
• Zastosowanie w obwodach o wysokim prądzie znamionowym, gdzie wymagany jest przekrój przewodu powyżej 185 mm².
• Wymiana starych zacisków w istniejących rozłącznikach DPX 400/630 na nowe, o większym przekroju (np. przy zwiększaniu mocy przyłączeniowej).
• Montaż w rozdzielnicach laboratoryjnych, serwerowniach czy obiektach użyteczności publicznej, gdzie kluczowa jest niezawodność połączeń.

Wskazówki Montażowe

Montaż zacisków może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Zaciski montuje się bezpośrednio na rozłączniku DPX 400 lub DPX 630 zgodnie z instrukcją producenta. Przewody należy wsunąć do otworu zacisku na pełną głębokość, a następnie dokręcić śrubę z momentem podanym w dokumentacji technicznej. Przekrój przewodu musi być dobrany do prądu obciążenia i zabezpieczeń. Nie stosować końcówek kablowych – przewody łączyć bezpośrednio.

FAQ

• Ile zacisków znajduje się w komplecie? Komplet obejmuje 4 sztuki – tyle, ile potrzeba do podłączenia jednego rozłącznika (przy standardowej konfiguracji 4-biegunowej).
• Jakie maksymalne przekroje przewodów można podłączyć? Dla przewodów drutowych (sztywnych) maksymalny przekrój wynosi 300 mm², dla linek (elastycznych) – 240 mm². Nie wymagają one końcówek kablowych.
• Czy te zaciski pasują do innych rozłączników, np. DPX 250? Zaciski zostały zaprojektowane wyłącznie do rozłączników serii DPX 400 i DPX 630. Producent nie podaje kompatybilności z innymi modelami – zalecamy stosowanie dedykowanych akcesoriów.
