Zaciski klatkowe do DPX 1250/1600 4x240mm2 (drut), 4x185mm2 (linka) | 026270 Legrand

Opis i Kluczowe Cechy

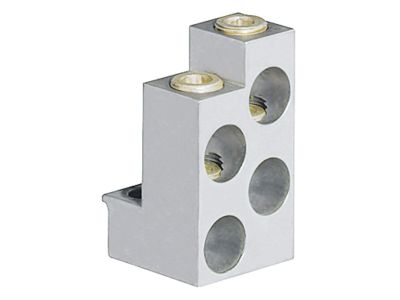

Zaciski klatkowe (symbol 026270) to dedykowane akcesoria przyłączeniowe do wyłączników mocy serii DPX3 1600. Wyposażone w cztery otwory, umożliwiają przyłączanie kabli bez konieczności stosowania końcówek. Maksymalny przekrój przewodów wynosi 2x240 mm² dla drutu oraz 4x185 mm² dla linki, co przekłada się na obsługę obwodów o dużym przekroju bez ryzyka przeciążeń termicznych.

• Cztery otwory przyłączeniowe: pozwalają na podłączenie wielu przewodów w jednym zacisku, upraszczając okablowanie i oszczędzając miejsce w rozdzielnicy.
• Maksymalny przekrój drutu 2x240 mm²: zapewnia bezpieczne prowadzenie wysokich prądów roboczych przy dużych odbiornikach, minimalizując spadki napięcia i ryzyko przegrzania.
• Maksymalny przekrój linki 4x185 mm²: umożliwia stosowanie giętkich przewodów w instalacjach wymagających elastycznego prowadzenia, np. w szafach sterowniczych.
• Konstrukcja bez konieczności stosowania końcówek: skraca czas montażu i eliminuje koszty dodatkowych elementów, zachowując pewny elektryczny styk.
• Dedykowane do wyłączników mocy DPX3 1600: gwarantują pełną mechaniczną i elektryczną kompatybilność, co upraszcza modernizację i rozbudowę istniejących rozdzielnic.

Zgodność z Normami

Zaciski klatkowe zaprojektowano zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami DIN. Posiadają certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Akcesoria przyłączeniowe typu zacisk klatkowy znajdują zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i wytrzymałe połączenie kabli o dużych przekrojach w instalacjach niskiego napięcia.

• Przyłączanie kabli zasilających w rozdzielnicach głównych i przemysłowych tablicach bezpiecznikowych.
• Modernizacja istniejących wyłączników DPX3 1600 o dodatkowe zaciski umożliwiające podłączenie nowych obwodów.
• Budowa systemów dystrybucji energii w halach produkcyjnych, magazynach i budynkach użyteczności publicznej.
• Instalacje tymczasowe i rozbudowa szaf sterowniczych wymagających elastycznego prowadzenia przewodów linkowych.

Wskazówki Montażowe

Montaż zacisków klatkowych może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest odizolowany. Zaciski montuje się na wyłączniku DPX3 1600 zgodnie z instrukcją producenta. Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną wyłącznika i obowiązującymi normami (maks. przekrój drutu 240 mm², linki 185 mm²). Nie wolno przekraczać podanych maksymalnych przekrojów – może to prowadzić do przegrzania i uszkodzenia izolacji.

FAQ

• Czy do podłączenia kabli w tych zaciskach potrzebne są końcówki? Nie, zaciski klatkowe są przystosowane do przyłączania kabli bez końcówek – zarówno drutów, jak i linek. W przypadku linek zaleca się staranne skręcenie żył przed wsunięciem.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Dla drutu maksymalny przekrój wynosi 2 x 240 mm², dla linki 4 x 185 mm². Oznacza to, że w jednym zacisku można umieścić do dwóch przewodów drutowych 240 mm² lub cztery linkowe 185 mm².
• Czy zaciski pasują do innych wyłączników niż DPX3 1600? Są one dedykowane wyłącznie do wyłączników mocy serii DPX3 1600. Zastosowanie w innych urządzeniach wymaga sprawdzenia mechanicznej i elektrycznej kompatybilności – producent nie gwarantuje poprawnego działania przy nieprzeznaczonym montażu.
