Zaciski klatkowe do DPX 1250/1600 2x240mm2 (drut), 2x185mm2 (linka) | 026269 Legrand

Opis i Kluczowe Cechy

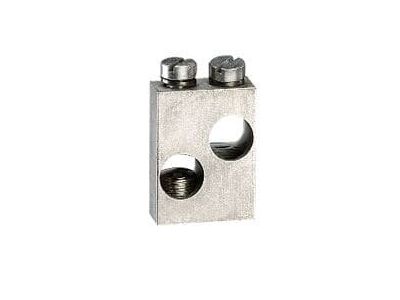

Zaciski klatkowe (symbol 026269) to dedykowane akcesorium przyłączeniowe do wyłączników mocy serii DPX 1250/1600. Umożliwiają bezpieczne i pewne podłączenie przewodów bez stosowania końcówek, co przyspiesza montaż i zmniejsza koszty instalacji. Dwa otwory zaciskowe pozwalają na elastyczne rozprowadzenie kabli o dużych przekrojach.

• Maksymalny przekrój drutu 2x240 mm²: obsługa przewodów o dużym przekroju (drut) bez konieczności stosowania końcówek – idealne do zasilania rozdzielnic głównych i obwodów o znacznym obciążeniu.
• Maksymalny przekrój linki 2x185 mm²: możliwość podłączenia przewodów linkowych o dużym przekroju – zapewnia elastyczność w doborze kabli do konkretnej aplikacji.
• Konstrukcja klatkowa: gwarantuje równomierny docisk i stabilne połączenie elektryczne, minimalizując ryzyko luzowania się przewodów podczas pracy.
• Dwa otwory przyłączeniowe: umożliwiają jednoczesne podłączenie dwóch przewodów, co ułatwia szeregowanie lub rozdzielenie zasilania.
• Kompatybilność z wyłącznikami DPX 1250/1600: precyzyjne dopasowanie do zacisków wyłącznika – szybki i bezproblemowy montaż bez modyfikacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia w połączeniu z wyłącznikami mocy serii DPX 1250/1600.

Zastosowanie

Zaciski klatkowe znajdują zastosowanie tam, gdzie wymagane jest niezawodne przyłączenie przewodów o dużych przekrojach, szczególnie w rozdzielnicach głównych i przemysłowych. Ułatwiają konfigurację zasilania w obwodach z wyłącznikami o wysokiej obciążalności.

• Rozdzielnice główne w budynkach przemysłowych i komercyjnych – przyłączanie kabli zasilających transformatory lub szyny zbiorcze.
• Instalacje fotowoltaiczne i magazyny energii – podłączenie przewodów DC o dużym przekroju do wyłączników ochronnych.
• Systemy dystrybucji energii w obiektach infrastrukturalnych (dane, centra obliczeniowe) – szybkie i pewne łączenie przewodów bez końcówek.
• Modernizacje istniejących rozdzielnic – wymiana lub rozbudowa przyłączy wyłączników DPX 1250/1600.

Wskazówki Montażowe

Montaż zacisków klatkowych powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Do dokręcania śrub zacisków używaj momentu dokręcania wskazanego w instrukcji wyłącznika DPX. Przekrój przyłączanych przewodów dobierz do rzeczywistego obciążenia prądowego oraz temperatury otoczenia. Zaciski montuje się bezpośrednio na wyłączniku – nie wymagają dodatkowych adapterów.

FAQ

• Jakie przewody można podłączyć do tych zacisków? Zaciski klatkowe umożliwiają przyłączenie przewodów drutowych o przekroju maksymalnie 2x240 mm² oraz przewodów linkowych o przekroju maksymalnie 2x185 mm², bez konieczności stosowania końcówek kablowych.
• Czy zaciski są kompatybilne z innymi wyłącznikami niż DPX 1250/1600? Zostały zaprojektowane wyłącznie do serii wyłączników DPX 1250/1600. Nie zalecamy stosowania z innymi modelami – może to prowadzić do nieprawidłowego kontaktu i zagrożenia bezpieczeństwa.
• Czy do montażu potrzebuję specjalnych narzędzi? Do dokręcenia śrub zacisków wystarczy standardowy klucz dynamometryczny (moment dokręcania według instrukcji wyłącznika). Nie są wymagane żadne końcówki ani tulejki – przewody wciskane są bezpośrednio w zacisk klatkowy.
