Zaciski kabli OPTOTRONIC Cable Clamp F-STYLE | 4052899325555 Ledvance

Opis i Kluczowe Cechy

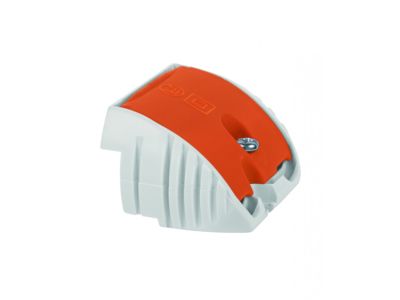

Zaciski kablowe OPTOTRONIC Cable Clamp F-STYLE (symbol 4052899325555) marki OSRAM to rozwiązanie do szybkiego i bezpiecznego łączenia przewodów w płaskich oprawach oświetleniowych. Dzięki wstępnie zamontowanym zaciskom oraz konstrukcji z oddzielnymi klapkami po stronie pierwotnej i wtórnej instalacja przebiega bez użycia dodatkowych narzędzi, a niewypadające śruby gwarantują pewność połączenia przez cały okres eksploatacji.

• Szybki montaż bez narzędzi: Otwierane klapki oraz wstępnie założone zaciski przewodów umożliwiają natychmiastowe podłączenie – oszczędzasz czas przy każdej instalacji.
• Oddzielne zaciski po stronie pierwotnej i wtórnej: Przejrzysty podział ułatwia prowadzenie okablowania i zmniejsza ryzyko pomyłki podczas podłączania zasilania i odbiornika.
• Niewypadające śruby: Wstępnie przymocowane elementy mocujące nie gubią się podczas montażu, co przyspiesza pracę i zapobiega powstawaniu luźnych części w rozdzielnicy.
• Wersja przelotowa (TL): Oprzewodowanie przelotowe pozwala na podłączenie kolejnych opraw bez konieczności stosowania dodatkowych rozgałęźników – redukujesz liczbę elementów i oszczędzasz miejsce.
• Elastyczność zastosowania: Zaciski pasują do różnych typów kabli stosowanych wewnątrz opraw oświetleniowych, co czyni je uniwersalnym rozwiązaniem do płaskich Downlightów i innych instalacji wnętrzowych.

Zgodność z Normami

Produkt przeznaczony do instalacji wewnętrznych, zgodny z ogólnymi wymaganiami norm europejskich. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymagań dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej i niskiego napięcia. Montaż oraz eksploatacja powinny odbywać się zgodnie z zaleceniami producenta i obowiązującymi przepisami (np. norma PN-IEC 60364).

Zastosowanie

Zaciski OPTOTRONIC Cable Clamp F-STYLE zaprojektowano przede wszystkim do szybkiego łączenia przewodów w oprawach oświetleniowych. Sprawdzają się w aplikacjach wymagających oszczędności miejsca i czasu instalacji.

• Płaskie oprawy oświetleniowe typu Downlight – łatwe mocowanie przewodów wewnątrz ograniczonej przestrzeni obudowy.
• Szeregowe łączenie opraw w systemach liniowych – wersja przelotowa (TL) umożliwia podłączenie kolejnych punktów bez dodatkowych rozgałęźników.
• Modernizacja istniejących instalacji oświetleniowych – wymiana starych listew zaciskowych na nowoczesne, beznarzędziowe zaciski.
• Budowa prototypów i małoseryjnych opraw LED – szybkie prototypowanie bez lutowania i skręcania.

Wskazówki Montażowe

Montaż zacisków kablowych może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (np. uprawnienia SEP) i znajomość przepisów bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Zaciski przeznaczone są do montażu wewnątrz opraw – nie wymagają szyny DIN, mocuje się je bezpośrednio w obudowie oprawy. Przekrój przewodów dobierz do prądu obwodu zgodnie z normą. Dokręcaj śruby z momentem podanym w dokumentacji technicznej producenta, aby uniknąć przegrzania lub uszkodzenia izolacji. Sprawdź, czy klapki zacisków są całkowicie zamknięte – zapewnia to pewny styk elektryczny.

FAQ

• Czy zaciski są przeznaczone do przewodów jedno- czy wielożyłowych? Zaciski OPTOTRONIC Cable Clamp F-STYLE nadają się do różnych typów kabli stosowanych w oprawach oświetleniowych, w tym przewodów linkowych i drutowych. Zalecamy sprawdzenie zakresu przekrojów w karcie katalogowej producenta.
• Jaki stopień ochrony IP mają zaciski? Produkt przeznaczony jest do montażu wewnątrz opraw – jego stopień ochrony zależy od obudowy oprawy. Sam zacisk nie posiada deklarowanego IP, ponieważ nie pracuje w środowisku zewnętrznym.
• Czy można stosować je w instalacjach przemysłowych? Tak, pod warunkiem że oprawa oświetleniowa spełnia wymagania dla danej strefy (np. odporność na drgania, temperaturę). Zaciski są przeznaczone do użytku wewnętrznego.
