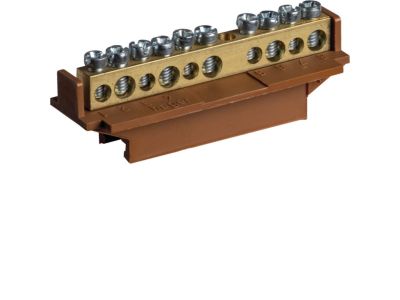

Zaciski fazowe 5x16+5x10 | KM10C Hager

Opis i Kluczowe Cechy

Zaciski fazowe KM10C (5x16+5x10) to uniwersalne rozwiązanie do bezpiecznego łączenia przewodów w rozdzielnicach elektrycznych. Produkt oferuje pięć zacisków dla przewodów o przekroju 16 mm² oraz pięć dla przekroju 10 mm², co umożliwia elastyczne prowadzenie instalacji o zróżnicowanych obciążeniach. Kompaktowa konstrukcja ułatwia montaż w szafach sterowniczych i rozdzielnicach głównych.

• 5 zacisków 16 mm² + 5 zacisków 10 mm²: Możliwość podłączenia przewodów o różnych przekrojach w jednej listwie – oszczędność miejsca i czasu montażu.
• Konstrukcja fazowa: Przeznaczona do łączenia przewodów fazowych (L1, L2, L3) oraz neutralnych, zapewniająca czytelny i uporządkowany układ połączeń.
• Wytrzymałe zaciski śrubowe: Gwarantują pewny i trwały styk przewodów, minimalizując ryzyko poluzowania się połączeń podczas eksploatacji.
• Przekrój 16 mm²: Umożliwia bezpieczne prowadzenie przewodów o dużej obciążalności prądowej – idealne do obwodów głównych i zasilających.
• Łatwy montaż na szynie TH35 (DIN): Standardowa szerokość modułu zapewnia szybkie instalowanie w rozdzielnicach bez konieczności dodatkowych uchwytów (dotyczy wersji na szynę – potwierdź w kartach katalogowych).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Zaprojektowany zgodnie z dobrą praktyką inżynierską i standardami bezpieczeństwa elektrycznego.

Zastosowanie

Zaciski fazowe KM10C znajdują szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest niezawodne łączenie przewodów o różnych przekrojach. Sprawdzą się w:

• Rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych.
• Szafach sterowniczych do łączenia obwodów zasilających szyny zbiorcze.
• Instalacjach fotowoltaicznych i innych źródłach energii – tam, gdzie potrzebne jest bezpieczne rozgałęzienie przewodów.
• Modernizacjach istniejących rozdzielnic – umożliwiają szybką wymianę lub rozbudowę połączeń.

Wskazówki Montażowe

Montaż zacisków fazowych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Zaciski mocuje się na szynie TH35 (DIN) lub bezpośrednio w obudowie (w zależności od wariantu). Dokręcaj śruby zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do obciążalności prądowej obwodu (16 mm² i 10 mm²). Po montażu sprawdź poprawność połączeń i izolacji.

FAQ

• Jaki maksymalny prąd mogę przepuścić przez zacisk 16 mm²? Obciążalność prądowa przewodu zależy od materiału (miedź), rodzaju izolacji i warunków chłodzenia. Sam zacisk nie ogranicza prądu – dobór przewodu wykonaj zgodnie z normami (np. PN-HD 60364-5-52).
• Czy zaciski KM10C nadają się do przewodów linkowych i drutowych? Tak, konstrukcja śrubowa pozwala na bezpieczne łączenie zarówno przewodów wielodrutowych (linka), jak i pojedynczych (drut). Dla przewodów linkowych zaleca się zastosowanie tulejek zaciskowych.
• Jaki jest stopień ochrony (IP) tego produktu? Informacja o stopniu ochrony nie została podana w danych katalogowych. W aplikacjach rozdzielnicowych zaciski są zwykle chronione obudową o odpowiednim IP – dobierz obudowę do warunków otoczenia.
