Opis i Kluczowe Cechy

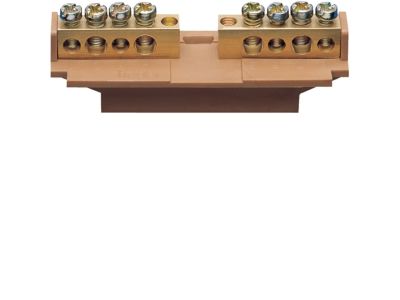

Zaciski fazowe KM08L to uniwersalne rozwiązanie do bezpiecznego łączenia przewodów w instalacjach elektrycznych. Zestaw składa się z 4 zacisków o przekroju 16 mm² oraz 4 zacisków o przekroju 10 mm², co pozwala na elastyczne łączenie przewodów o różnych średnicach w jednej listwie. Taka konfiguracja ułatwia rozdział faz i neutralnego w rozdzielnicach, szczególnie w obwodach o zróżnicowanych obciążeniach.

• 4 zaciski 16 mm² + 4 zaciski 10 mm²: Umożliwiają łączenie przewodów o różnych przekrojach w jednym bloku, co zwiększa elastyczność instalacji i redukuje potrzebę stosowania dodatkowych listew.
• Przeznaczenie do przewodów miedzianych i aluminiowych: Szeroka kompatybilność materiałowa, pod warunkiem zachowania odpowiednich zasad łączenia (np. zastosowanie pasty dla aluminium).
• Kompaktowa konstrukcja: Oszczędza miejsce w rozdzielnicy, umożliwiając uporządkowane prowadzenie przewodów.
• Solidny materiał izolacyjny: Zapewnia wytrzymałość mechaniczną i odpowiednią izolację między zaciskami, co podnosi bezpieczeństwo użytkowania.

Zgodność z Normami

Zaciski fazowe KM08L są zaprojektowane zgodnie z ogólnie przyjętymi standardami branży elektrycznej. Posiadają certyfikat CE, potwierdzający zgodność z wymogami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności. Producent nie podaje szczegółowych numerów norm dla tego modelu – zalecamy stosowanie ich zgodnie z obowiązującymi przepisami instalacyjnymi (np. norma PN-IEC 60364).

Zastosowanie

Zaciski fazowe KM08L znajdują zastosowanie przede wszystkim w rozdzielnicach elektrycznych niskiego napięcia, gdzie służą do łączenia przewodów fazowych, neutralnych i ochronnych. Sprawdzają się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Łączenie przewodów w rozdzielnicach mieszkaniowych i przemysłowych – dystrybucja fazy L1, L2, L3 oraz N.
• Tworzenie punktów odgałęźnych w szafach sterowniczych i automatyce budynkowej.
• Zastosowanie w układach zasilania oświetlenia, gniazd wtyczkowych oraz obwodów siłowych o mniejszych przekrojach przewodów.
• Wspomaganie organizacji okablowania w ograniczonej przestrzeni rozdzielnic modułowych.

Wskazówki Montażowe

Montaż zacisków fazowych KM08L powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy pod napięciem. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Zaciski montuj w odpowiedniej obudowie rozdzielnicy na szynie montażowej (o ile konstrukcja na to pozwala – sprawdź w dokumentacji technicznej). Przekrój przewodów dobierz do prądu obciążenia zgodnie z normami instalacyjnymi. Dokręcaj śruby zacisków momentem określonym przez producenta (brak danych w źródle – zalecamy standardowy moment dla zacisków śrubowych, np. 2-3 Nm dla 16 mm², dostosowany do typu przewodu). Użyj odpowiednich narzędzi i nie przekraczaj dopuszczalnej siły dokręcania, aby nie uszkodzić zacisku.

FAQ

• Jaki maksymalny prąd mogą przenosić zaciski KM08L? Producent nie podaje wartości prądu znamionowego dla tego modelu. Dopuszczalny prąd należy określić na podstawie przekroju przewodu i warunków chłodzenia, zgodnie z normami instalacyjnymi (np. PN-IEC 60364-5-523). Dla przewodu miedzianego 16 mm² w typowych warunkach obciążalność długotrwała wynosi około 80 A, ale ostateczną decyzję podejmuje projektant instalacji.
• Czy zaciski są przystosowane do montażu na szynie DIN? W dostępnych danych producent nie precyzuje sposobu montażu. Zalecamy sprawdzenie fizycznego egzemplarza lub karty katalogowej – większość podobnych zacisków fazowych montuje się na szynie TH35, ale mogą być również przeznaczone do montażu na płycie montażowej. W razie wątpliwości skontaktuj się z dostawcą.
• Jaką szerokość modułu zajmują zaciski KM08L? Informacja o szerokości nie została podana w danych technicznych. Wymiary fizyczne należy odczytać z karty katalogowej producenta – typowa listwa z 8 zaciskami może zajmować np. 5-7 modułów (każdy 18 mm), ale nie jest to gwarantowane. Przed zakupem zalecamy weryfikację wymiarów.
