Zaciski do szyn zbiorczych 25-95mm2 Cu 12x5mm | K96H Hager

Opis i Kluczowe Cechy

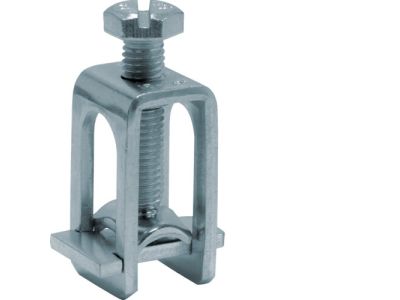

Zaciski do szyn zbiorczych K96H służą do niezawodnego łączenia przewodu miedzianego z szyną miedzianą o wymiarach 12×5 mm. Dedykowane do przewodów o przekroju od 25 do 95 mm², zapewniają pewne i trwałe połączenie w rozdzielnicach głównych i podrozdzielnicach. Wykonane z miedzi, gwarantują niską rezystancję styku oraz odporność na korozję.

• Zakres przekroju przewodu (Cu) 25–95 mm²: uniwersalność pozwalająca na stosowanie w obwodach o dużym obciążeniu, od linii głównych po odgałęzienia.
• Kompatybilność z szyną miedzianą 12×5 mm: pasuje do standardowych szyn zbiorczych stosowanych w rozdzielnicach przemysłowych i budynkowych.
• Materiał – miedź (Cu): wysoka przewodność elektryczna i odporność na utlenianie, co przekłada się na długotrwałą niezawodność połączenia.
• Dedykowany do pracy w rozdzielnicach: konstrukcja zaprojektowana do montażu wewnątrz szaf i obudów elektrycznych, gdzie wymagane jest bezpieczne przyłączenie szyn zbiorczych.
• Łatwy montaż mechaniczny: zacisk umożliwia szybkie i pewne dociśnięcie przewodu do szyny za pomocą standardowych narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi przepisami krajowymi i międzynarodowymi (w tym normy serii IEC/EN 60947 oraz DIN, jeśli mają zastosowanie w konkretnej konfiguracji). Dokładne numery norm dla danego wariantu i deklarację zgodności należy sprawdzić w dokumentacji producenta.

Zastosowanie

Zaciski K96H znajdują zastosowanie wszędzie tam, gdzie konieczne jest przyłączenie przewodów o dużym przekroju do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.

• Połączenie przewodu zasilającego z szyną zbiorczą w rozdzielnicy głównej budynku.
• Przyłączenie odbiorników o dużym poborze prądu (piece, silniki, agregaty) do szyn rozdzielczych w instalacjach przemysłowych.
• Wykonanie odgałęzień od szyny zbiorczej w tablicach rozdzielczych, gdzie standardowa listwa zaciskowa nie wystarcza.
• Modernizacja lub rozbudowa istniejących rozdzielnic – łatwe dodanie nowych obwodów bez konieczności wymiany całej szyny.

Wskazówki Montażowe

Montaż zacisków K96H może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i przeszkolone w zakresie prac elektroinstalacyjnych. Przed przystąpieniem do jakichkolwiek czynności bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od sieci. Zacisk montuje się bezpośrednio na szynie miedzianej 12×5 mm – nie jest przeznaczony do mocowania na szynie TH35. Przekrój przewodu należy dobrać do obciążenia zgodnie z obowiązującymi normami (np. PN-IEC 60364). Moment dokręcania śruby zaciskowej powinien być zgodny z wartościami podanymi przez producenta w karcie katalogowej (zwykle 2–5 Nm w zależności od przekroju). Należy upewnić się, że powierzchnie styku przewodu i szyny są czyste, a przewód włożony do końca. Po dokręceniu zaleca się sprawdzenie siły zacisku i ewentualne ponowne dokręcenie po kilku godzinach pracy.

FAQ

• Jaki zakres przekrojów przewodów obsługują zaciski K96H? Przeznaczone są do przewodów miedzianych (Cu) o przekroju od 25 do 95 mm².
• Do jakich szyn zbiorczych pasują? Są kompatybilne z szynami miedzianymi o wymiarach 12×5 mm (szerokość 12 mm, grubość 5 mm).
• Czy zacisk nadaje się do montażu na szynie DIN TH35? Nie. Zacisk K96H mocuje się bezpośrednio do szyny zbiorczej, nie jest przystosowany do standardowej szyny montażowej DIN.
